AR20-D~AR60-D 系列

AR20K-D~AR60K-D 系列

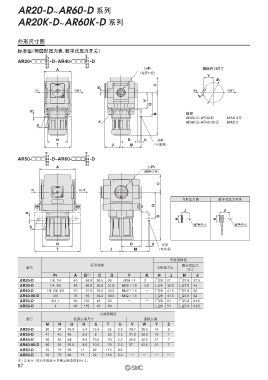

外形尺寸图

标准型（带圆形压力表、数字式压力开关）
E E
E1
E1
AR20-□□□E2 -D~AR40-□□□E2 -D
E3 E3
E4 E4
A 2×P1 面板开口尺寸
（接管口径）
Y
W
C
K
IN OUT IN OUT
Z
V
Q
R
B 板厚
AR20-D~AR30-D ： MAX.3.5
F AR40-D~AR40-06-D ： MAX.5
S

N D U 托架
T J M （可选项）
E E
E1 E1
AR50-□□□E2 -D~AR60-□□□E2 -D
E3 E3
E4 E4
A 2×P1
（接管口径）
C
IN OUT

方形压力表 数字式压力开关
Q
J J
R
B
H H
配管中心 配管中心
S

N D U 托架
T J M （可选项）

可选项规格
标准规格 数字式压力
型号 方形压力表
开关
P1 A B 注） C D F K H J H J
AR20-D 1/8、 1/4 40 66.8 26.5 26 M28×1 2 □28 27 □27.8 37.5
AR30-D 1/4、 3/8 53 86.5 30.5 31.5 M38×1.5 3.5 □28 32.5 □27.8 43
AR40-D 1/4、 3/8、 1/2 70 91.5 35.5 40.5 M42×1.5 — □28 41.5 □27.8 52
AR40-06-D 3/4 75 93 35.5 40.5 M42×1.5 — □28 41.5 □27.8 52
AR50-D 3/4、 1 90 125 43 50 — — □28 51 □27.8 61.5
AR60-D 1 95 155 45 50 — — □28 51 □27.8 61.5
可选项规格
型号 托架安装尺寸 面板安装
M N Q R S T U V W Y Z
AR20-D 30 34 43.9 5.4 15.4 55 2.3 24.7 28.5 14 6
AR30-D 41 40 46 6.5 8 53 2.3 31.3 38.5 19 7
AR40-D 50 54 54 8.5 10.5 70 2.3 35.5 42.5 21 7
AR40-06-D 50 54 55.5 8.5 10.5 70 2.3 37 42.5 21 7
AR50-D 70 75 66 11 22 113 3.2 — — — —
AR60-D 70 75 66 11 22 113 3.2 — — — —
注）全长尺寸B为手轮处于非锁定状态时的尺寸。
