AR20-D~AR60-D 系列

AR20K-D~AR60K-D 系列

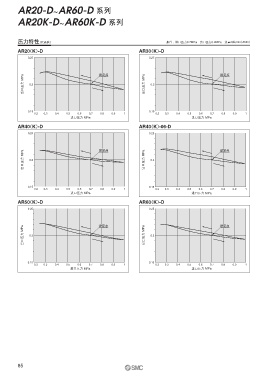

压力特性（代表值） 条件 ：进口压力0.7MPa 出口压力0.2MPa 流量20L/min （ANR）
AR20 （K） -D AR30 （K） -D

0.25 0.25

出口压力 MPa 0.2 设定点 出口压力 MPa 0.2 设定点

0.15 0.15
0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1
进口压力 MPa 进口压力 MPa
AR40 （K） -D AR40 （K） -06-D
0.25 0.25

出口压力 MPa 0.2 设定点 出口压力 MPa 0.2 设定点

0.15 0.15
0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1
进口压力 MPa 进口压力 MPa
AR50 （K） -D AR60 （K） -D
0.25 0.25

出口压力 MPa 0.2 设定点 出口压力 MPa 0.2 设定点

0.15 0.15
0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1
进口压力 MPa 进口压力 MPa

85
