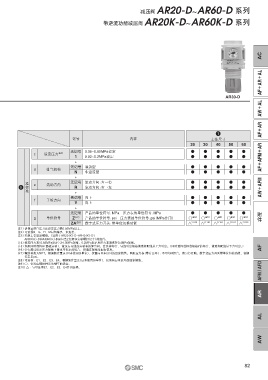

AR20-D~AR60-D 系列
减压阀
AR20K-D~AR60K-D 系列
带逆流功能减压阀

AC

AF＋AR＋AL

AR30-D
AW＋AL

AF＋AR
q
记号 内容 主体尺寸
20 30 40 50 60
无记号 0.05~0.85MPa设定 ● ● ● ● ●
c 设定压力 注6）
1 0.02~0.2MPa设定 ● ● ● ● ● AF＋AFM＋AR
+
无记号 溢流型 ● ● ● ● ●
d 排气机构
N 非溢流型 ● ● ● ● ●
+
准标准 无记号 流动方向：左→右 ● ● ● ● ●
e 流动方向
y R 流动方向：右→左 ● ● ● ● ● AW＋AFM
+
无记号 向下 ● ● ● ● ●
f 手轮方向
Y 向上 ● ● ● ● ●
+ 附件
无记号 产品的单位符号： MPa 压力表的单位符号： MPa ● ● ● ● ●
g 单位符号 Z 注7） 产品的单位符号： psi 压力表的单位符号： psi （MPa并用） ○ 注9） ○ 注9） ○ 注9） ○ 注9） ○ 注9）
ZA 注8） 数字式压力开关：带单位切换功能 △ 注10） △ 注10） △ 注10） △ 注10） △ 注10）
注1）请保证进口压力比设定压力高0.05MPa以上。
注2）可选项B、G、H、M同包输出，未组装。
注3） 托架上带设定螺母。（适用于AR20 （K） -D~AR40 （K） -D）
AR50 （K） -D和AR60 （K） -D是包含2支架和安装螺钉（2个）的组件。
注4）标准压力表（0.85MPa设定）为1.0MPa规格。0.2MPa设定用压力表请选择0.4MPa规格。
注5） 如果同时选择H （面板安装），就没有导线的安装和拆卸空间。在这种场合，导线引出规格请选择配线从上方引出。（同时选择准标准规格Y的场合，请选择配线从下方引出。）
注6）会有超过设定压力规格上限也可设定的场合，但请在规格范围内使用。 AF
注7） 螺纹种类为NPT。根据新计量法（日本使用SI单位），仅面向日本以外的国家销售。圆形压力表（带有色环）：不可与M组合。请另行订购。数字式压力开关带单位切换功能，初期
设定是psi。
注8）可选项 ： E1、E2、E3、E4。根据新计量法（日本使用SI单位），仅面向日本以外的国家销售。
AFM / AFD
注9）○ ：仅对应螺纹种类为NPT的场合。
注10）△ ：与可选项E1、E2、E3、E4并列选择。

AR

AL

AW
