AFM20-D~AFM40-D 系列

AFD20-D~AFD40-D 系列

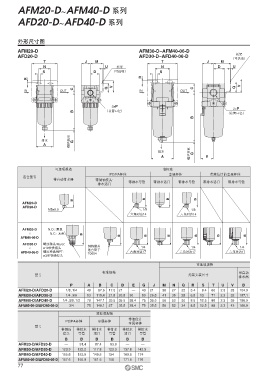

外形尺寸图
AFM20-D AFM30-D~AFM40-06-D
托架
AFD20-D AFD30-D~AFD40-06-D （可选项）
T J M T J M
N U 托架 N D U
S D （可选项） S
R
R

IN OUT C Q V IN OUT C Q V

2×P 2×P
B （接管口径） （接管口径）
B

排水 维护空间 G
A

排水 维护空间 G
A E

可选项规格 准标准
PC/PA杯体 金属杯体 带液位计的金属杯体
适合型号
带自动排水器 带倒钩接头·
排水活门 带排水导管 带排水活门 带排水导管 带排水活门 带排水导管

B B B B
AFM20-D
AFD20-D
M5×0.8 1/8 1/8
六角对边14 六角对边14

AFM30-D N.O.: 黑色
~ N.C.: 灰色 B
AFM40-06-D B B B B B B
AFD30-D 螺纹种类/Rc,G: 倒钩接头
~ ø10快换接头 适合管子 1/4 1/4 1/4
AFD40-06-D 螺纹种类/NPT: T0604 六角对边17 六角对边17 六角对边17
ø3/8"快换接头

可选项规格
标准规格 带自动
型号 托架安装尺寸
排水器
P A B C D E G J M N Q R S T U V B
AFM20-D/AFD20-D 1/8、 1/4 40 87.6 17.5 21 — 40 21 30 27 22 5.4 8.4 60 2.3 28 104.9
AFM30-D/AFD30-D 1/4、 3/8 53 115.4 21.5 26.5 30 50 26.5 41 35 25 6.5 13 71 2.3 32 157.1
AFM40-D/AFD40-D 1/4、 3/8、 1/2 70 147.1 25.5 35.5 38.4 75 35.5 50 52 30 8.5 12.5 88 2.3 39 186.9
AFM40-06-D/AFD40-06-D 3/4 75 149.1 27 35.5 38.4 75 35.5 50 52 34 8.5 12.5 88 2.3 43 188.9
准标准规格
带液位计
PC/PA杯体 金属杯体
金属杯体
型号
带倒钩 带排水 带排水 带排水 带排水 带排水
接头 导管 活门 导管 活门 导管
B B B B B B
AFM20-D/AFD20-D — 91.4 87.4 93.9 — —
AFM30-D/AFD30-D 123.9 122.2 117.8 122.3 137.8 142.3
AFM40-D/AFD40-D 155.6 153.9 149.5 154 169.5 174
AFM40-06-D/AFD40-06-D 157.6 155.9 151.5 156 171.5 176
