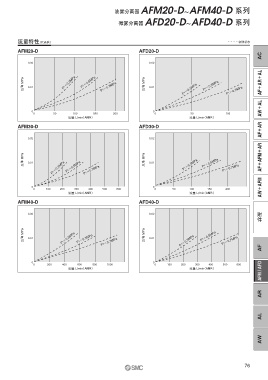

Page 77 - 08-气源处理元件

油雾分离器 AFM20-D~AFM40-D 系列

微雾分离器 AFD20-D~AFD40-D 系列

流量特性（代表值） 初期状态
AFM20-D AFD20-D
AC

0.02 0.02

压降 MPa 0.01 P1＝0.3MPa P1＝0.5MPa P1＝0.7MPa 压降 MPa 0.01 P1＝0.3MPa P1＝0.5MPa P1＝0.7MPa AF＋AR＋AL

AW＋AL
0 0
0 50 100 150 200 0 50 100
流量 L/min （ANR） 流量 L/min （ANR）
AF＋AR
AFM30-D AFD30-D

0.02 0.02

压降 MPa 0.01 压降 MPa 0.01 P1＝0.5MPa AF＋AFM＋AR
P1＝0.3MPa P1＝0.5MPa P1＝0.7MPa P1＝0.3MPa P1＝0.7MPa

AW＋AFM
0 0
0 100 200 300 400 500 600 0 50 100 150 200
流量 L/min （ANR） 流量 L/min （ANR）
AFM40-D AFD40-D
附件
0.02 0.02

压降 MPa 0.01 P1＝0.3MPa P1＝0.5MPa P1＝0.7MPa 压降 MPa 0.01 P1＝0.3MPa P1＝0.5MPa P1＝0.7MPa

AF

AFM / AFD
0 0
0 200 400 600 800 1000 0 100 200 300 400 500 600
流量 L/min （ANR） 流量 L/min （ANR）

AR

AL

AW

76
