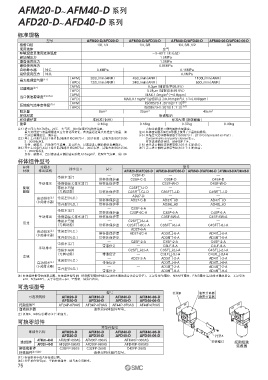

AFM20-D~AFM40-D 系列
AFD20-D~AFD40-D 系列
标准规格
型号 AFM20-D/AFD20-D AFM30-D/AFD30-D AFM40-D/AFD40-D AFM40-06-D/AFD40-06-D
接管口径 1/8、 1/4 1/4、 3/8 1/4、 3/8、 1/2 3/4
使用流体 空气
环境温度及使用流体温度 －5~60℃（未冻结）
保证耐压力 1.5MPa
最高使用压力 1.0MPa
最低使用压力 0.05MPa
自动排水器 N.C. 0.1MPa 0.15MPa
最低使用压力 N.O. — 0.1MPa
「AFM」 200L/min （ANR） 450L/min （ANR） 1100L/min （ANR）
最大处理空气量 注1）
「AFD」 120L/min （ANR） 240L/min （ANR） 600L/min （ANR）
「AFM」 0.3μm （捕捉效率99.9%）
过滤精度 注2）
「AFD」 0.01μm （捕捉效率99.9%）
3
「AFM」 MAX.1.0mg/m（≒0.8ppm）
出口侧油雾浓度 注3）注4） 3 3
「AFD」 MAX.0.1mg/m（油饱和前为0.01mg/m 以下≒0.008ppm）
「AFM」 ISO8573-1： 2010[3:7:3] 注6）
压缩空气洁净度等级 注5）
「AFD」 ISO8573-1： 2010 ［1:7:2］ 注7）
排水量 8cm 3 25cm 3 45cm 3
杯体材质 聚碳酸脂
杯体保护罩 准标准（钢带） 标准配置（聚碳酸酯）
重量 0.10kg 0.18kg 0.37kg 0.40kg
注1） 进口压力为0.7MPa。20℃、大气压、相对湿度65%时的流量。 力和过滤器进口侧的固体含量稳定。
最大处理空气流量根据进口压力变化而变化。若流量超过最大处理空气流量，油 注4） 杯体密封圈及其它O形圈上使用了少量的润滑脂。
会从出漏测流出，请注意。 注5） 压缩空气洁净度等级基于ISO8573-1 ： 2010 Compressed air-Part1 ：
注2） 基于上述条件及以下条件【试验条件ISO8573-4 ： 2001标准，试验方法ISO12500- Contaminants and purity classes表示。
3 ： 2009标准】。 有关该规格的详情，请参见P.114。
条件 ：新滤芯，且处理空气流量、进口压力、过滤器进口侧的固体含量稳定。 注6）表示进口侧的洁净度等级为［6:8:4］的场合。
注3） 基于上述条件及以下条件【试验条件ISO8573-2 ： 2007标准，试验方法ISO12500- 注7）表示进口侧的洁净度等级为［3:7:3］的场合。
1 ： 2007标准】。
3
条件 ：新滤芯，且过滤器进口侧的油雾浓度为10mg/m ，处理空气流量、进口压
杯体组件型号
杯体 冷凝水 排水出口 其它 型号
材质 排出结构 AFM20-D/AFD20-D AFM30-D/AFD30-D AFM40-D/AFD40-D AFM40-06-D/AFD40-06-D
— C2SF-D — —
带排水活门
带杯体保护罩 C2SF-C-D C3SF-D C4SF-D
手动排水 带倒钩接头排水活门 带杯体保护罩 — C3SF-W-D C4SF-W-D
聚碳 带排水导管 — C2SF□-J-D — —
酸酯 （无阀功能） 带杯体保护罩 C2SF□-CJ-D C3SF□-J-D C4SF□-J-D
— AD27-D — —
自动排水 注） 常闭型（N.C.）
（自动排水器） 带杯体保护罩 AD27-C-D AD37□-D AD47□-D
常开型（N.O.） 带杯体保护罩 — AD38□-D AD48□-D
— C2SF-6-A — —
带排水活门
带杯体保护罩 C2SF-6C-A C3SF-6-A C4SF-6-A
手动排出 带倒钩接头排水活门 带杯体保护罩 — C3SF-6W-A C4SF-6W-A
带排水导管 — C2SF□-6J-A — —
尼龙
（无阀功能） 带杯体保护罩 C2SF□-6CJ-A C3SF□-6J-A C4SF□-6J-A
— AD27-6-A — —
自动排水 注） 常闭型（N.C.）
（自动排水器） 带杯体保护罩 AD27-6C-A AD37□-6-A AD47□-6-A
常开型（N.O.） 带杯体保护罩 — AD38□-6-A AD48□-6-A
— C2SF-2-A C3SF-2-A C4SF-2-A
带排水活门
手动排水 带液位计 — C3LF-8-A C4LF-8-A
带排水导管 — C2SF□-2J-A C3SF□-2J-A C4SF□-2J-A
（无阀功能） 带液位计 — C3LF□-8J-A C4LF□-8J-A
金属 —
常闭型（N.C.） AD27-2-A AD37□-2-A AD47□-2-A
自动排水 注） 带液位计 — AD37□-8-A AD47□-8-A
（自动排水器） — — AD38□-2-A AD48□-2-A
常开型（N.O.）
带液位计 — AD38□-8-A AD48□-8-A
注） 杯体组件附带杯体密封圈。杯体组件型号的□代表配管螺纹种类（自动排水器的场合为适合管子）。无记号为Rc螺纹，N为NPT螺纹，F为G螺纹（自动排水器的场合，无记号为
ø10，N为ø3/8"）。关于单位表示psi、°F规格，请另行咨询。
可选项型号
型号 托架B 油雾分离器
可选项规格 AFM20-D AFM30-D AFM40-D AFM40-06-D 微雾分离器
AFD20-D AFD30-D AFD40-D AFD40-06-D
托架组件 注） AF24P-070AS AF34P-070AS AF44P-070AS AF49P-070AS
自动排水器 请参见杯体组件型号。
注）托架A、B和安装螺钉（2个）的组件。
可换零部件
零部件型号
零部件名称 AFM20-D AFM30-D AFM40-D AFM40-06-D
AFD20-D AFD30-D AFD40-D AFD40-06-D 托架A
AFM20~40-D AFM20P-060AS AFM30P-060AS AFM40P-060AS
滤芯组件 安装螺钉 托架组装
AFD20~40-D AFD20P-060AS AFD30P-060AS AFD40P-060AS 完成图
杯体密封件 C2SFP-260S C32FP-260S C42FP-260S
杯体组件 注1）注2） 请参见杯体组件型号。
注1）杯体组件中包含杯体密封圈。
注2）关于单位符号psi、°F的杯体组件，请与本公司联系。
