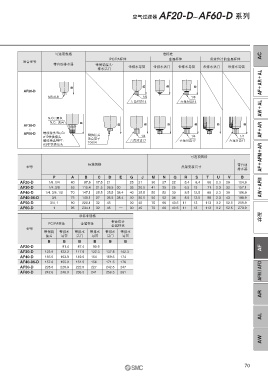

Page 71 - 08-气源处理元件

AF20-D~AF60-D 系列
空气过滤器

可选项规格 准标准 AC
PC/PA杯体 金属杯体 带液位计的金属杯体
适合型号
带自动排水器 带倒钩接头·
排水活门 带排水导管 带排水活门 带排水导管 带排水活门 带排水导管
AF＋AR＋AL

B B B
B
AF20-D
M5×0.8 1/8 1/8
六角对边14 六角对边14
AW＋AL

N.O.: 黑色
N.C.：灰色 B
AF30-D B B B B B B
~ AF＋AR
AF60-D 螺纹种类/Rc,G: 倒钩接头
ø10快换接头 适合管子 1/4 1/4 1/4
螺纹种类/NPT: 六角对边17 六角对边17 六角对边17
ø3/8"快换接头 T0604
AF＋AFM＋AR
可选项规格
标准规格 带自动
型号 托架安装尺寸
排水器
P A B C D E G J M N Q R S T U V B
AF20-D 1/8、 1/4 40 87.6 17.5 21 — 25 21 30 27 22 5.4 8.4 60 2.3 28 104.9
AF30-D 1/4、 3/8 53 115.4 21.5 26.5 30 35 26.5 41 35 25 6.5 13 71 2.3 32 157.1 AW＋AFM
AF40-D 1/4、 3/8、 1/2 70 147.1 25.5 35.5 38.4 40 35.5 50 52 30 8.5 12.5 88 2.3 39 186.9
AF40-06-D 3/4 75 149.1 27 35.5 38.4 40 35.5 50 52 34 8.5 12.5 88 2.3 43 188.9
AF50-D 3/4、 1 90 220.1 32 45 — 30 45 70 66 40.5 11 13 113 3.2 52.5 259.9
AF60-D 1 95 234.1 32 45 — 30 45 70 66 40.5 11 13 113 3.2 52.5 273.9
附件
准标准规格
带液位计
PC/PA杯体 金属杯体
金属杯体
型号
带倒钩 带排水 带排水 带排水 带排水 带排水
接头 导管 活门 导管 活门 导管
B B B B B B
AF20-D — 91.4 87.4 93.9 — — AF
AF30-D 123.9 122.2 117.8 122.3 137.8 142.3
AF40-D 155.6 153.9 149.5 154 169.5 174
AF40-06-D 157.6 155.9 151.5 156 171.5 176
AF50-D 228.6 226.9 222.5 227 242.5 247
AF60-D 242.6 240.9 236.5 241 256.5 261 AFM / AFD

AR

AL

AW

70
