P. 67
AF20-D~AF60-D 系列
空气过滤器

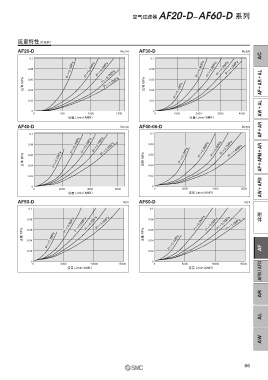

流量特性（代表值）
AF20-D Rc1/4 AF30-D Rc3/8
0.1 0.1 AC
P1＝0.1MPa P1＝0.3MPa P1＝0.7MPa
0.08 P1＝0.5MPa 0.08 P1＝0.3MPa P1＝0.5MPa P1＝0.7MPa P1＝1.0MPa
压降 MPa 0.06 P1＝1.0MPa 压降 MPa 0.06 P1＝0.1MPa AF＋AR＋AL
0.04
0.04
0.02 0.02
AW＋AL
0 0
0 500 1000 1500 0 1000 2000 3000 4000
流量 L/min （ANR） 流量 L/min （ANR）
AF40-D Rc1/2 AF40-06-D Rc3/4
0.1 0.1 AF＋AR
P1＝0.3MPa P1＝0.5MPa P1＝1.0MPa P1＝0.3MPa P1＝0.5MPa P1＝0.7MPa P1＝1.0MPa
0.08 P1＝0.7MPa 0.08
压降 MPa 0.06 P1＝0.1MPa 压降 MPa 0.06 P1＝0.1MPa AF＋AFM＋AR
0.04
0.04
0.02 0.02
AW＋AFM
0 0
0 2000 4000 6000 0 2000 4000 6000
流量 L/min （ANR） 流量 L/min （ANR）
AF50-D Rc1 AF60-D Rc1
0.1 0.1 附件
0.08 P1＝0.3MPa P1＝0.5MPa P1＝0.7MPa P1＝1.0MPa 0.08 P1＝0.3MPa P1＝0.5MPa P1＝0.7MPa P1＝1.0MPa
压降 MPa 0.06 P1＝0.1MPa 压降 MPa 0.06 P1＝0.1MPa
0.04
0.04
0.02 0.02 AF
0 0
AFM / AFD
0 5000 10000 15000 0 5000 10000 15000
流量 L/min （ANR） 流量 L/min （ANR）
AR
AL
AW
