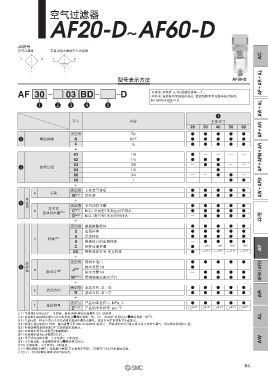

空气过滤器
AF20-D~AF60-D

JIS符号
空气过滤器 带自动排水器的空气过滤器
AC
1 2 1 2

AF＋AR＋AL
型号表示方法 AF30-D

AF 30 03 BD D ·可选项、准标准： a~f各项每项选择一个。
· 可选项、准标准重复规格的场合：请按照数字字母顺序依次排列。
例） AF30-03DB-R-D
q w e r t AW＋AL

q
记号 内容 主体尺寸
20 30 40 50 60

无记号 Rc ● ● ● ● ● AF＋AR
w 螺纹种类 N NPT ● ● ● ● ●
F G ● ● ● ● ●
＋
01 1/8 ● — — — —
02 1/4 ● ● ● — — AF＋AFM＋AR
03 3/8 — ● ● — —
e 接管口径
04 1/2 — — ● — —
06 3/4 — — ● ● —
10 1 — — — ● ●
＋
无记号 无安装可选项 ● ● ● ● ● AW＋AFM
a 安装 注1）
可选项 B 带托架 ● ● ● ● ●
＋
r 无记号 无自动排水器 ● ● ● ● ●
浮子式 附件
b C 注3） N.C. （常闭型）未加压时不排水 ● ● ● ● ●
自动排水器 注2）
D 注4） N.O. （常开型）未加压时排水 — ● ● ● ●
＋
无记号 聚碳酸酯杯体 ● ● ● ● ●
2 金属杯体 ● ● ● ● ●
6 尼龙杯体 ● ● ● ● ●
c 杯体 注5）
8 带液位计的金属杯体 — ● ● ● ●
C 带杯体保护罩 ● — 注6） — 注6） — 注6） — 注6） AF
6C 带杯体保护罩·尼龙杯体 ● — 注7） — 注7） — 注7） — 注7）
＋
准标准 无记号 带排水活门 ● ● ● ● ●
t d J 注9） 排水导管1/8 ● — — — —
排水口 注8） 排水导管1/4 — ● ● ● ● AFM / AFD
W 注10） 带倒钩接头排水活门 — ● ● ● ●
＋
无记号 流动方向：左→右 ● ● ● ● ●
e 流动方向
R 流动方向：右→左 ● ● ● ● ● AR
＋
无记号 产品的单位符号： MPa、℃ ● ● ● ● ●
f 单位符号
Z 注11） 产品的单位符号： psi、°F ○ 注12） ○ 注12） ○ 注12） ○ 注12） ○ 注12）
注1）可选项B为同包出厂，未组装。是含2种托架和安装螺钉（2个）的组件。
注2）自动排水器的排出通口为ø10快换接头w螺纹种类 ： Rc、G），或ø3/8”快换接头（w螺纹种类 ： NPT）。 AL
注3）无加压时，杯中会留有少于自动排水器动作量的冷凝水。建议作业结束前将其手动排出。
注4） 使用小型压缩机（0.75W、输出流量不足100L/min[ANR]）的场合，开始动作时有可能从排水活门处发生漏气，所以推荐使用N.C.型。
注5）杯体的耐药品性请通过P.72的药品信息确认。
注6）杯体保护罩为标准配置（聚碳酸酯）。
注7）杯体保护罩为标准配置（尼龙）。
注8）浮子式自动排水器 ：不可选择C、D的组合。
注9）不带阀功能。连接螺纹种类与w螺纹种类相同。 AW
注10）金属杯体 ：不可选择2、8的组合。
注11）螺纹种类为NPT。根据新计量法（日本使用SI单位），仅面向日本以外的国家销售。
注12）○ ：仅对应螺纹种类为NPT的场合。
