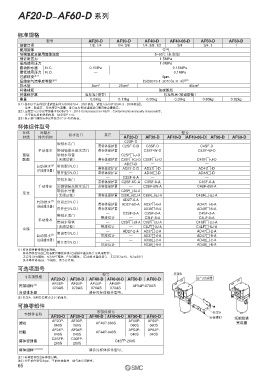

AF20-D~AF60-D 系列

标准规格
型号 AF20-D AF30-D AF40-D AF40-06-D AF50-D AF60-D
接管口径 1/8、 1/4 1/4、 3/8 1/4、 3/8、 1/2 3/4 3/4、 1 1
使用流体 空气
环境温度及使用流体温度 －5~60℃（未冻结）
保证耐压力 1.5MPa
最高使用压力 1.0MPa
自动排水器 N.C. 0.1MPa 0.15MPa
最低使用压力 N.O. — 0.1MPa
过滤精度 注1） 5μm
压缩空气洁净度等级 注2） ISO8573-1： 2010 ［6:8:4］ 注3）
排水量 8cm 3 25cm 3 45cm 3
杯体材质 聚碳酸脂
杯体保护罩 准标准（钢带） 标准配置（聚碳酸酯）
重量 0.09kg 0.17kg 0.35kg 0.39kg 0.85kg 0.92kg
注1） 基于以下条件进行【试验条件为ISO8573-4 ： 2001标准、试验方法ISO12500-3 ： 2009标准】。
条件 ：新滤芯，且处理空气流量、进口压力和过滤器进口侧固体含量稳定。
注2） 压缩空气洁净度等级基于ISO8573-1 ： 2010 Compressed air-Part1 ： Contaminants and purity classes表示。
关于此标准的详细内容，请参见P.114。
注3）表示进口侧的洁净度等级为［7:9:4］的场合。
杯体组件型号
杯体 冷凝水 排水出口 其它 型号
材质 排出机构 AF20-D AF30-D AF40-D AF40-06-D AF50-D AF60-D
— C2SF-D — —
带排水活门
带杯体保护罩 C2SF-C-D C3SF-D C4SF-D
手动排水 带倒钩接头排水活门 带杯体保护罩 — C3SF-W-D C4SF-W-D
聚碳 带排水导管 — C2SF□-J-D — —
酸酯 （无阀功能） 带杯体保护罩 C2SF□-CJ-D C3SF□-J-D C4SF□-J-D
— AD27-D — —
自动排水 注） 常闭型（N.C.） 带杯体保护罩 AD27-C-D AD37□-D AD47□-D
（自动排水器）
常开型（N.O.） 带杯体保护罩 — AD38□-D AD48□-D
— C2SF-6-A — —
带排水活门
带杯体保护罩 C2SF-6C-A C3SF-6-A C4SF-6-A
手动排出 带倒钩接头排水活门 带杯体保护罩 — C3SF-6W-A C4SF-6W-A
带排水导管 — C2SF□-6J-A — —
尼龙
（无阀功能） 带杯体保护罩 C2SF□-6CJ-A C3SF□-6J-A C4SF□-6J-A
— AD27-6-A — —
自动排水 注） 常闭型（N.C.）
（自动排水器） 带杯体保护罩 AD27-6C-A AD37□-6-A AD47□-6-A
常开型（N.O.） 带杯体保护罩 — AD38□-6-A AD48□-6-A
— C2SF-2-A C3SF-2-A C4SF-2-A
带排水活门 带液位计 —
手动排水 C3LF-8-A C4LF-8-A
带排水导管 — C2SF□-2J-A C3SF□-2J-A C4SF□-2J-A
（无阀功能） 带液位计 — C3LF□-8J-A C4LF□-8J-A
金属 — AD27-2-A AD37□-2-A AD47□-2-A
常闭型（N.C.）
自动排水 注） 带液位计 — AD37□-8-A AD47□-8-A
（自动排水器） — — AD38□-2-A AD48□-2-A
常开型（N.O.）
带液位计 — AD38□-8-A AD48□-8-A
注） 杯体组件附带杯体密封圈。
杯体组件型号的□代表配管螺纹种类（自动排水器的场合为适用配管）。
无记号为Rc螺纹，N为NPT螺纹，F为G螺纹。（自动排水器的场合，无记号为ø10，N为ø3/8"）
关于单位符号psi、°F规格，请另行咨询。
可选项型号
型号 托架B
可选项规格
AF20-D AF30-D AF40-D AF40-06-D AF50-D AF60-D 空气过滤器
AF24P- AF34P- AF44P- AF49P-
托架组件 注） AF54P-070AS
070AS 070AS 070AS 070AS
自动排水器 请参见杯体组件型号。
注）托架A、B和安装螺钉（2个）的组件。
可换零部件
零部件型号 托架A
零部件名称
AF20-D AF30-D AF40-D AF40-06-D AF50-D AF60-D 安装螺钉 托架组装
AF20P- AF30P- AF50P- AF60P-
滤芯 AF40P-060S 完成图
060S 060S 060S 060S
AF24P- AF34P- AF54P- AF64P-
挡板 AF44P-040S
040S 040S 040S 040S
C2SFP- C32FP-
杯体密封圈 C42FP-260S
260S 260S
杯体组件 注1）注2） 请参见杯体组件型号。
注1）杯体组件包含杯体密封圈。
注2）关于单位符号为psi、°F的杯体组件，请与本公司联系。
