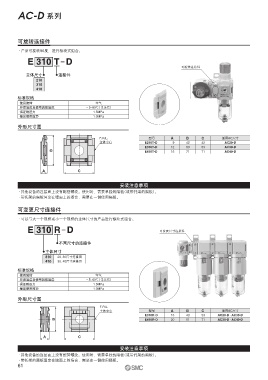

AC-D 系列

可旋转连接件

· 产品可旋转90度，进行模块式组合。
E 310 T D
可旋转连接件
主体尺寸 连接件
210
310
410
标准规格
使用流体 空气
环境温度及使用流体温度 －5~60℃（未冻结）
保证耐压力 1.5MPa
最高使用压力 1.0MPa
外形尺寸图

F.R.L. 型号 A B C 适用AC尺寸
主体中心 E210T-D 9 42 42 AC20-D
E310T-D 12 53 53 AC30-D
B E410T-D 15 71 71 AC40-D

A C

安装注意事项
· 其他设备的连接面上没有配管螺纹。使用时，需要单独的隔板（或带托架的隔板）。
· 带托架的隔板固定在墙面上的场合，需要在一侧使用隔板。

可变更尺寸连接件

· 可以与大一个规格或小一个规格的主体尺寸的产品进行模块式组合。
E 310 R D 可变更尺寸连接件

不同尺寸的连接件
主体尺寸
310 20、 30尺寸连接用
410 30、 40尺寸连接用
标准规格
使用流体 空气
环境温度及使用流体温度 －5~60℃（未冻结）
保证耐压力 1.5MPa
最高使用压力 1.0MPa
外形尺寸图
F.R.L.
主体中心 型号 A B C 适用AC尺寸
E310R-D 16 43 53 AC20-D · AC30-D
B E410R-D 20 51 71 AC30-D · AC40-D

A C

安装注意事项
· 其他设备的连接面上没有配管螺纹。使用时，需要单独的隔板（或带托架的隔板）。
· 带托架的隔板固定在墙面上的场合，需要在一侧使用隔板。
61
