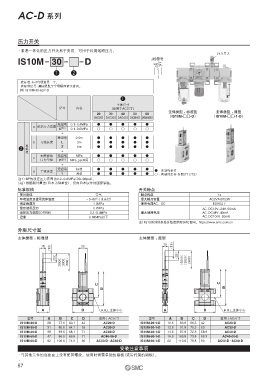

Page 58 - 08-气源处理元件

AC-D 系列

压力开关

· 紧凑一体化的压力开关易于安装，可用于检测线路压力。
压力开关
IS10M 30 D JIS符号

q w

·准标准： a~d每项选择一个。
·准标准记号：请按照数字字母顺序依次排列。
例） IS10M-30-6LP-D

q
●
主体尺寸
记号 内容 ［适用于AC尺寸］
主体类型 ：标准型 主体类型 ：薄型
20 30 40 50 60
［AC20］［AC30］［AC40］［AC40-06］［AC50·AC60］ （IS10M-□□-D） （IS10M-□□-1-D）
无记号 0.1~0.4MPa ● ● ● ● ●
a 设定压力范围
6 注1） 0.1~0.6MPa ○ ○ ○ ○ ○
＋
无记号 0.5m ● ● ● ● ●
准标准 b 导线长度 L 3m ● ● ● ● ●
● Z 5m ● ● ● ● ●
w
＋
刻度板的 无记号 MPa ● ● ● ● ●
c
压力单位 P 注2） MPa、 psi并用 ○ ○ ○ ○ ○
＋
无记号 标准 ● ● ● ● ●
d 主体类型 ● ：无制约条件
1 薄型 ● ● ● ● ● ○ ：有制约条件 参照注1）注2）
注1） 6P的设定压力范围为0.2~0.6MPa （30~90psi）。
注2）根据新计量法（日本为SI单位），仅向日本以外的国家销售。
标准规格 开关特点
使用流体 空气 触点构成 1a
环境温度及使用流体温度 －5~60℃（未冻结） 最大触点容量 AC2VA·DC2W
保证耐压力 1.0MPa 使用电压AC、DC 100V以下
最高使用压力 0.7MPa AC、 DC12V~24V： 50mA
设定压力范围（OFF时） 0.1~0.4MPa 最大使用电流 AC、 DC48V： 40mA
迟滞 0.08MPa以下 AC、 DC100V： 20mA
注） IS10系列的规格详情请参照SMC官网。https://www.smc.com.cn
外形尺寸图
主体类型 ：标准型 主体类型 ：薄型
（13）
15 23 15 （13）
（23） （5000） （3000） （500） （23） （5000） （3000） （500）

C C
B B

A D F.R.L.主体中心 A D F.R.L.主体中心

型号 A B C D 适用于AC尺寸 型号 A B C D 适用于AC尺寸
IS10M-20-D 28 77.6 60.1 42 AC20-D IS10M-20-1-D 10.6 83.8 66.3 42 AC20-D
IS10M-30-D 31 85.6 64.1 53 AC30-D IS10M-30-1-D 12.6 91.8 70.3 53 AC30-D
IS10M-40-D 39 93.6 68.1 71 AC40-D IS10M-40-1-D 14.6 97.8 72.3 58.6 AC40-D
IS10M-50-D 47 96.6 69.6 71 AC40-06-D IS10M-50-1-D 16.6 100.8 73.8 59.3 AC40-06-D
IS10M-60-D 62 106.6 74.6 90 AC50-D · AC60-D IS10M-60-1-D 22 110.8 78.8 90 AC50-D · AC60-D
安装注意事项
· 与其他元件的连接面上没有配管螺纹。使用时需要单独的隔板（或带托架的隔板）。
·
