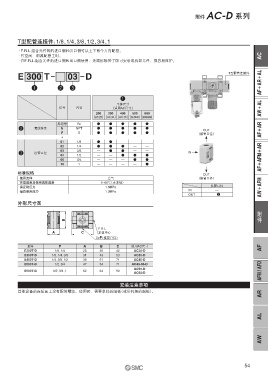

Page 55 - 08-气源处理元件

AC-D 系列
附件

T型配管连接件： 1/8、 1/4、 3/8、 1/2、 3/4、 1

· F.R.L.组合元件的的进口侧和出口侧可从上下两个方向配管。
· 省空间、削减配管工时。 AC
· 在F.R.L.组合元件的进口侧和出口侧使用，无需拆除管子即可安装或拆卸元件，很容易维护。

E 300 T 03 D T型配管连接件

q w e AF＋AR＋AL

q
主体尺寸
记号 内容 ［适用AC尺寸］ AW＋AL
200 300 400 500 600
［AC20］［AC30］［AC40］［AC40-06］ ［AC50·AC60］
无记号 Rc ● ● ● ● ●
w 螺纹种类 N NPT ● ● ● ● ● OUT AF＋AR
F G ● ● ● ● ● （接管口径）
＋
01 1/8 ● ● — — —
02 1/4 ● ● ● — —
03 3/8 — ● ● — —
e 接管口径 04 1/2 — — ● ● ● IN
06 3/4 — — — ● ● AF＋AFM＋AR
10 1 — — — — ●
标准规格 OUT
使用流体 空气 （接管口径）
环境温度及使用流体温度 －5~60℃（未冻结）
保证耐压力 1.5MPa 接管口径 AW＋AFM
最高使用压力 1.0MPa IN —
OUT ●e
外形尺寸图
附件

B
F.R.L.
A C 本体中心
2×P（接管口径）

型号 P A B C 适用AC尺寸 AF
E200T-D 1/8、 1/4 28 35 42 AC20-D
E300T-D 1/8、 1/4、 3/8 31 43 53 AC30-D
E400T-D 1/4、 3/8、 1/2 39 51 71 AC40-D
E500T-D 1/2、 3/4 47 54 71 AC40-06-D
AC50-D
E600T-D 1/2、 3/4、 1 62 64 90 AFM / AFD
AC60-D
安装注意事项
其他设备的连接面上没有配管螺纹。使用时，需要单独的隔板（或带托架的隔板）。
