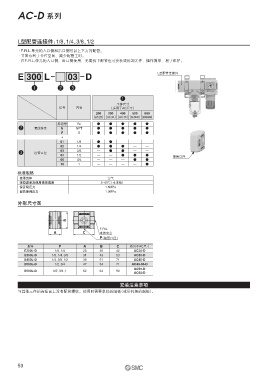

AC-D 系列

L型配管连接件： 1/8、 1/4、 3/8、 1/2

· F.R.L.单元的入口侧和出口侧可以上下方向配管。
· 非常有利于节省空间、减少配管工时。
· 在F.R.L.单元的入口侧、出口侧使用，无需拆下配管也可安装或拆卸元件，操作简单，易于维护。

E 300 L 03 D L型配管连接件

q w e

q
主体尺寸
记号 内容 ［适用于AC尺寸］
200 300 400 500 600
［AC20］［AC30］［AC40］［AC40-06］ ［AC50·AC60］
无记号 Rc ● ● ● ● ●
w 螺纹种类 N NPT ● ● ● ● ●
●
F G ● ● ● ● ●
＋
01 1/8 ● ● — — —
02 1/4 ● ● ● — —
e 接管口径 03 3/8 — ● ● — —
●
04 1/2 — — ● ● ● 接管口径
06 3/4 — — — ● ●
10 1 — — — — ●
标准规格
使用流体 空气
环境温度及使用流体温度 －5~60℃（未冻结）
保证耐压力 1.5MPa
最高使用压力 1.0MPa

外形尺寸图

B
F.R.L.
A C 本体中心
P（接管口径）
型号 P A B C 适用于AC尺寸
E200L-D 1/8、 1/4 28 35 42 AC20-D
E300L-D 1/8、 1/4、 3/8 31 43 53 AC30-D
E400L-D 1/4、 3/8、 1/2 39 51 71 AC40-D
E500L-D 1/2、 3/4 47 54 71 AC40-06-D
AC50-D
E600L-D 1/2、 3/4、 1 62 64 90
AC60-D
安装注意事项
与其他元件的连接面上没有配管螺纹。使用时需要单独的隔板（或带托架的隔板）。
