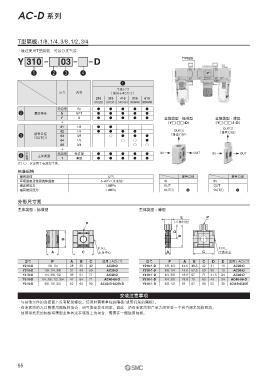

AC-D 系列

T型隔板： 1/8、 1/4、 3/8、 1/2、 3/4

· 通过使用T型隔板，可以分支气流
Y 310 03 D T型隔板

q w e r

q
●
主体尺寸
记号 内容 ［适用于AC尺寸］
210 310 410 510 610
［AC20］［AC30］［AC40］［AC40-06］ ［AC50·AC60］
无记号 Rc ● ● ● ● ●
●
w 螺纹种类 N NPT ● ● ● ● ●
F G ● ● ● ● ● 主体类型 ：标准型 主体类型 ：薄型
＋ （Y□-□□-D） （Y□-□□-1-D）
01 1/8 ● ● — — — OUTq
02 1/4 ● ● ● ● — OUTq （接管口径）
接管口径
e （OUTq） 03 3/8 — ○ ● ● ● （接管口径）
●
04 1/2 — — ○ ○ ●
06 3/4 — — — ○ ○
＋
准标准 IN OUT
r 主体类型 无记号 标准型 ● ● ● ● ● IN OUT
●
1 薄型 ● ● ● ● ●
注）○ ：仅适用于标准型主体。
标准规格
使用流体 空气 接管口径 接管口径
环境温度及使用流体温度 －5~60℃（未冻结） IN — IN —
保证耐压力 1.5MPa OUT — OUT —
最高使用压力 1.0MPa OUTq e OUTq e

外形尺寸图

主体类型 ：标准型 主体类型 ：薄型
E P
P （八角对边）

D
B
B
F.R.L. F.R.L.
A C 主体中心 A C 主体中心

型号 P A B C 适用于AC尺寸 型号 P A B C D E 适用于AC尺寸
Y210-D 1/8、 1/4 28 35 42 AC20-D Y210-1-D 1/8、 1/4 14.6 48.5 42 31 19 AC20-D
Y310-D 1/8、 1/4、 3/8 31 43 53 AC30-D Y310-1-D 1/8、 1/4 14.6 57.5 53 36 19 AC30-D
Y410-D 1/4、 3/8、 1/2 39 51 71 AC40-D Y410-1-D 1/4、 3/8 18.6 67 71 41.5 24 AC40-D
Y510-D 1/4、 3/8、 1/2、 3/4 47 54 71 AC40-06-D Y510-1-D 1/4、 3/8 18.6 70 63 43 24 AC40-06-D
Y610-D 3/8、 1/2、 3/4 62 64 90 AC50-D·AC60-D Y610-1-D 3/8、 1/2 22 87 90 55 30 AC50-D·AC60-D

安装注意事项
· 与其他元件的连接面上没有配管螺纹。使用时需要单独的隔板（或带托架的隔板）。
· 在油雾器的入口侧使用隔板的场合，油可能会发生回流。因此，请在油雾器和产品之间安装一个检查阀来预防回流。
· 使用带托架的隔板将薄型主体固定在墙面上的场合，需要在一侧使用隔板。
