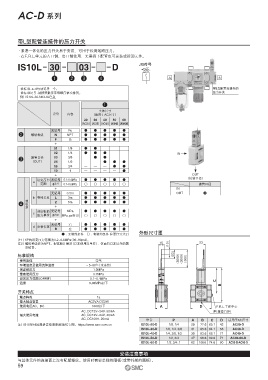

AC-D 系列

带L型配管连接件的压力开关

· 紧凑一体化的压力开关易于安装，可用于检测线路压力。
· 在F.R.L.单元的入口侧、出口侧使用，无需拆下配管也可安装或拆卸元件。
IS10L 30 03 D JIS符号

q w e r 左 右

·准标准： a~d每项选择一个。 带L型配管连接件的
·准标准记号：请按照数字字母顺序依次排列。 压力开关
例） IS10L-30-N03-6LP-D
●
q
主体尺寸
记号 内容 ［适用于AC尺寸］
20 30 40 50 60
［AC20］［AC30］［AC40］［AC40-06］ ［AC50·AC60］
无记号 Rc ● ● ● ● ●
w 螺纹种类 N NPT ● ● ● ● ●
●
F G ● ● ● ● ●
＋
01 1/8 ● ● — — —
02 1/4 ● ● ● — — IN
e 接管口径 03 3/8 — ● ● — —
●
（OUT） 04 1/2 — — ● ● ●
06 3/4 — — — ● ●
10 1 — — — — ●
＋ OUT
设定压力 无记号 0.1~0.4MPa ● ● ● ● ● （接管口径）
a
范围 6 注1） 0.1~0.6MPa ○ ○ ○ ○ ○ 接管口径
＋ IN —
无记号 0.5m ● ● ● ● ● OUT e
准标准 b 导线长度 L 3m ● ● ● ● ●
r Z 5m ● ● ● ● ●
●
＋
刻度板的 无记号 MPa ● ● ● ● ●
c
压力单位 P 注2） MPa、 psi并用 ○ ○ ○ ○ ○
＋
无记号 右 ● ● ● ● ●
d 安装位置
R 左 ● ● ● ● ●
● ：无制约条件 ○ ：有制约条件 参照注1）注2） 外形尺寸图
注1） 6P的设定压力范围为0.2~0.6MPa （30~90psi）。
注2） 螺纹种类仅为NPT。根据新计量法（日本使用SI单位），仅面向日本以外的国 15 （13） 23
家销售。
（23）
标准规格
使用流体 空气 （5000） （3000） （500）
环境温度及使用流体温度 －5~60℃（未冻结）
保证耐压力 1.0MPa
最高使用压力 0.7MPa
设定压力范围（OFF时） 0.1~0.4MPa
C
迟滞 0.08MPa以下
B
开关特点
触点构成 1a
最大触点容量 AC2VA·DC2W
使用电压AC、DC 100V以下 A D F.R.L.主体中心
AC、 DC12V~24V： 50mA P （接管口径）
最大使用电流 AC、 DC12V~24V： 40mA
AC、 DC100V： 20mA 型号 P A B C D 适用于AC尺寸
注） IS10系列的规格详情请参照SMC官网。https://www.smc.com.cn IS10L-20-D 1/8、 1/4 28 77.6 60.1 42 AC20-D
IS10L-30-D 1/8、 1/4、 3/8 31 85.6 64.1 53 AC30-D
IS10L-40-D 1/4、 3/8、 1/2 39 93.6 68.1 71 AC40-D
IS10L-50-D 1/2、 3/4 47 96.6 69.6 71 AC40-06-D
IS10L-60-D 1/2、 3/4、 1 62 106.6 74.6 90 AC50-D·AC60-D

安装注意事项
与其他元件的连接面上没有配管螺纹。使用时需要单独的隔板（或带托架的隔板）。
