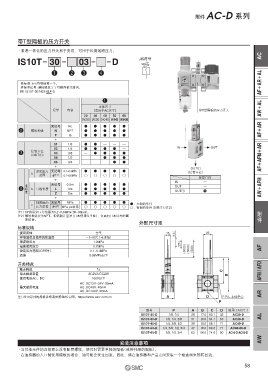

Page 59 - 08-气源处理元件

AC-D 系列
附件

带T型隔板的压力开关

· 紧凑一体化的压力开关易于安装，可用于检测线路压力。
AC
IS10T 30 03 D JIS符号

q w e r

·准标准： a~c每项选择一个。 AF＋AR＋AL
·准标准记号：请按照数字字母顺序依次排列。
例） IS10T-30-N03-6LP-D
q
●
主体尺寸
记号 内容 ［适用于AC尺寸］ 带T型隔板的压力开关 AW＋AL
20 30 40 50 60
［AC20］［AC30］［AC40］［AC40-06］ ［AC50·AC60］
无记号 Rc ● ● ● ● ●
w 螺纹种类 N NPT ● ● ● ● ● AF＋AR
●
F G ● ● ● ● ●
＋
01 1/8 ● ● — — —
02 1/4 ● ● ● ● — IN OUT
e 接管口径 03 3/8 — ● ● ● ●
●
（OUTq）
04 1/2 — — ● ● ● AF＋AFM＋AR
06 3/4 — — — ● ●
＋
OUTq
设定压力 无记号 0.1~0.4MPa ● ● ● ● ● （接管口径）
a
范围 6 注1） 0.1~0.6MPa ○ ○ ○ ○ ○
接管口径
＋
准标准 无记号 0.5m ● ● ● ● ● IN —
r b 导线长度 L 3m ● ● ● ● ● OUT — AW＋AFM
●
e
OUTq
Z 5m ● ● ● ● ●
＋
刻度板的 无记号 MPa ● ● ● ● ● ● ：无制约条件
c
压力单位 P 注2） MPa、 psi并用 ○ ○ ○ ○ ○ ○ ：有制约条件 参照注1）注2） 附件
注1） 6P的设定压力范围为0.2~0.6MPa （30~90psi）。
注2） 螺纹种类仅为NPT。根据新计量法（日本使用SI单位），仅面向日本以外的国
家销售。
外形尺寸图
标准规格
使用流体 空气 15 （13） 23
环境温度及使用流体温度 －5~60℃（未冻结）
保证耐压力 1.0MPa
最高使用压力 0.7MPa （23） AF
设定压力范围（OFF时） 0.1~0.4MPa （5000） （3000） （500）
迟滞 0.08MPa以下
开关特点
触点构成 1a C AFM / AFD
最大触点容量 AC2VA·DC2W B
使用电压AC、DC 100V以下
AC、 DC12V~24V： 50mA
最大使用电流 AC、 DC48V： 40mA
AC、 DC100V： 20mA
注） IS10系列的规格详情请参照SMC官网。https://www.smc.com.cn A D F.R.L.主体中心 AR
P
型号 P A B C D 适用于AC尺寸
IS10T-20-D 1/8、 1/4 28 77.6 60.1 42 AC20-D AL
IS10T-30-D 1/8、 1/4、 3/8 31 85.6 64.1 53 AC30-D
IS10T-40-D 1/4、 3/8、 1/2 39 93.6 68.1 71 AC40-D
IS10T-50-D 1/4、 3/8、 1/2、 3/4 47 96.6 69.6 71 AC40-06-D
IS10T-60-D 3/8、 1/2、 3/4 62 106.6 74.6 90 AC50-D·AC60-D
AW
安装注意事项
· 与其他元件的连接面上没有配管螺纹。使用时需要单独的隔板（或带托架的隔板）。
· 在油雾器的入口侧使用隔板的场合，油可能会发生回流。因此，请在油雾器和产品之间安装一个检查阀来预防回流。
