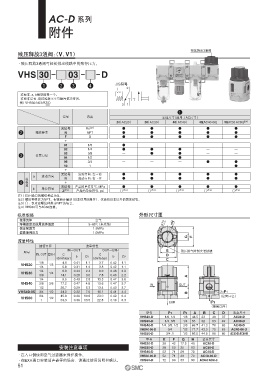

Page 52 - 08-气源处理元件

AC-D 系列

附件

残压释放3通阀
残压释放3通阀：（V, V1）
· 残压释放3通阀可轻松排出线路中的残存压力。
VHS 30 03 D

q w e r JIS符号 2

·准标准： a, b每项选择一个。
·准标准记号：请按照数字字母顺序依次排列。
例） VHS30-N03-RZ-D
3 1
q
记号 内容 主体尺寸［适用于AC尺寸］
20 ［AC20］ 30 ［AC30］ 40 ［AC40］ 40[AC40-06] 50[AC50·AC60] 注4）
无记号 Rc 注1） ● ● ● ● ●
w 螺纹种类 N NPT ● ● ● ● ●
F G ● ● ● ● ●
＋
01 1/8 ● — — — —
02 1/4 ● ● ● — —
03 3/8 — ● ● — —
e 接管口径 04 1/2 — — ● — —
06 3/4 — — — ● ●
10 1 — — — — ●
＋
无记号 流动方向：左→右 ● ● ● ● ●
准标准 a 流动方向 R 流动方向：右→左 ● ● ● ● ●
r ＋
无记号 产品的单位符号： MPa ● ● ● ● ●
b 单位符号
Z 注2） 产品的单位符号： psi ○ 注3） ○ 注3） ○ 注3） ○ 注3） ○ 注3）
注1） EXH通口的螺纹种类为G。
注2）螺纹种类仅为NPT。根据新计量法（日本使用SI单位），仅面向日本以外的国家销售。
注3）○ ：仅对应螺纹种类为NPT的场合。
注4） VHS50可与AC60连接。
标准规格 外形尺寸图
使用流体 空气
环境温度及使用流体温度 －5~60℃（未冻结） ø10 øH
保证耐压力 1.5MPa
最高使用压力 1.0MPa
G F
流量特性
接管口径 流量特性
IN→OUT OUT→EXH E 残压排气时刻安装按键
型号
IN, OUT EXH C b Cv C b Cv D
3
3
（dm /s·bar） （dm /s·bar） C
VHS20 1/8 1/8 4.0 0.41 1.1 3.7 0.42 1.1
1/4 5.8 0.31 1.4 3.8 0.42 1.1
1/4 8.8 0.44 2.4 8.0 0.46 2.3
VHS30 1/4
3/8 14.1 0.28 3.5 7.8 0.46 2.2 A
1/4 9.5 0.49 2.8 13.3 0.47 3.6
VHS40 3/8 3/8 17.2 0.47 4.8 13.6 0.47 3.7 IN OUT
1/2 26.7 0.29 6.3 13.4 0.43 3.7
VHS40-06 3/4 1/2 34.0 0.22 7.6 16.1 0.41 4.4 B 2×P1
3/4 45.0 0.26 10.6 23.0 0.49 6.4 （接管口径）
VHS50 1/2
1 53.3 0.36 13.5 22.8 0.49 6.3
EXH P2
（接管口径）
型号 P1 P2 A B C D 适合尺寸
VHS20-D 1/8、 1/4 1/8 48.5 23 40 37 AC20-D
VHS30-D 1/4、 3/8 1/4 55 32 53 49 AC30-D
VHS40-D 1/4、 3/8、 1/2 3/8 69.7 41.3 70 63 AC40-D
VHS40-06-D 3/4 1/2 71.7 43.3 75 63 AC40-06-D
VHS50-D 3/4、 1 1/2 86.5 44.5 90 80 AC50-D·AC60-D
型号 E F G H 适合尺寸
VHS20-D 28 42 17.5 40 AC20-D
安装注意事项 VHS30-D 38 53 20 53 AC30-D
VHS40-D 52 71 29 70 AC40-D
· 在入口侧使用空气过滤器来保护操作。 VHS40-06-D 52 71 29 70 AC40-06-D
· 在EXH通口安装消声器等的场合，请通过使用说明书确认。 VHS50-D 72 90 33 90 AC50-D·AC60-D
51
