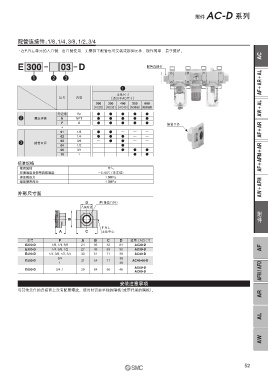

AC-D 系列
附件

配管连接件： 1/8、 1/4、 3/8、 1/2、 3/4

· 在F.R.L.单元的入口侧、出口侧使用，无需拆下配管也可安装或拆卸元件，操作简单，易于维护。
AC
E 300 03 D 配管连接件

q w e AF＋AR＋AL

q
●
主体尺寸
记号 内容 ［适用于AC尺寸］
200 300 400 500 600
［AC20］［AC30］［AC40］［AC40-06］ ［AC50·AC60］ AW＋AL
无记号 Rc ● ● ● ● ●
w 螺纹种类 N NPT ● ● ● ● ●
●
F G ● ● ● ● ● 接管口径
＋
01 1/8 ● ● — — — AF＋AR
02 1/4 ● ● ● — —
e
● 接管口径 03 3/8 — ● ● — —
04 1/2 — — ● — —
06 3/4 — — ● ● ●
10 1 — — — ● ● AF＋AFM＋AR
标准规格
使用流体 空气
环境温度及使用流体温度 －5~60℃（未冻结）
保证耐压力 1.5MPa
AW＋AFM
最高使用压力 1.0MPa
外形尺寸图

D P （接管口径）
八角对边
附件
B
F.R.L.
A C 主体中心

型号 P A B C D 适用于AC尺寸
E200-D 1/8、 1/4、 3/8 24 35 42 24 AC20-D
E300-D 1/4、 3/8、 1/2 27 43 53 30 AC30-D AF
E400-D 1/4、 3/8、 1/2、 3/4 30 51 71 36 AC40-D
3/4 36
E500-D 31 54 71 AC40-06-D
1 46
AC50-D
E600-D 3/4、 1 39 64 90 46
AC60-D AFM / AFD
安装注意事项
与其他元件的连接面上没有配管螺纹。使用时需要单独的隔板（或带托架的隔板）。
AR

AL

AW
