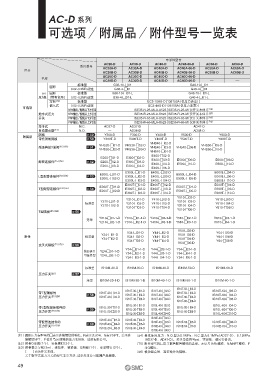

AC-D 系列

可选项／附属品／附件型号一览表

零部件型号
AC20-D AC30-D AC40-D AC40-06-D AC50-D AC60-D
适用型号
区分 AC20A-D AC30A-D AC40A-D AC40A-06-D AC50A-D AC60A-D
AC20B-D AC30B-D AC40B-D AC40B-06-D AC50B-D AC60B-D
AC20C-D AC30C-D AC40C-D AC40C-06-D — —
名称
AC20D-D AC30D-D AC40D-D AC40D-06-D — —
标准型 G36-10-□01 G46-10-□01
圆形
0.02~0.2MPa设定 G36-4-□01 G46-4-□01
注1） 圆形 标准型 G36-10-□01-L G46-10-□01-L
压力表 （带有色环） 0.02~0.2MPa设定 G36-4-□01-L G46-4-□01-L
方形 注2） 标准型 GC3-10AS-D ［136150A （仅压力表罩）］
嵌入式 0.02~0.2MPa设定 GC3-4AS-D ［136150A （仅压力表罩）］
可选项
NPN输出／配线从下方引出 ISE35-N-25-MLA-X523 ［ISE35-N-25-M （仅开关本体）］ 注3）
数字式压力 NPN输出／配线从上方引出 ISE35-R-25-MLA-X523 ［ISE35-R-25-M （仅开关本体）］ 注3）
开关 PNP输出／配线从下方引出 ISE35-N-65-MLA-X523 ［ISE35-N-65-M （仅开关本体）］ 注3）
PNP输出／配线从上方引出 ISE35-R-65-MLA-X523 ［ISE35-R-65-M （仅开关本体）］ 注3）
浮子式 N.C. AD27-D AD37-D AD47-D
自动排水器 注4） N.O. — AD38-D AD48-D
隔板 P.50 Y200-D Y300-D Y400-D Y500-D Y600-D
附属品
带托架的隔板 P.50 Y200T-D Y300T-D Y400T-D Y500T-D Y600T-D
VHS40-□02-D
VHS20-□01-D VHS30-□02-D VHS50-□06-D
残压释放3通阀 注5）注6） P.51 VHS40-□03-D VHS40-□06-D —
VHS20-□02-D VHS30-□03-D VHS50-□10-D
VHS40-□04-D
E400-□02-D
E200-□01-D E300-□02-D
配管连接件 注5）注6） P.52 E200-□02-D E300-□03-D E400-□03-D E500-□06-D E600-□06-D
E500-□10-D
E600-□10-D
E400-□04-D
E200-□03-D E300-□04-D
E400-□06-D
E300L-□01-D E400L-□02-D E600L-□04-D
E200L-□01-D E500L-□04-D
L型配管连接件 注5）注6） P.53 E300L-□02-D E400L-□03-D E600L-□06-D
E200L-□02-D E500L-□06-D
E300L-□03-D E400L-□04-D E600L-□10-D
E300T-□01-D E400T-□02-D E600T-□04-D
E200T-□01-D E500T-□04-D
T型配管连接件 注5）注6） P.54 E300T-□02-D E400T-□03-D E600T-□06-D
E200T-□02-D E500T-□06-D
E300T-□03-D E400T-□04-D E600T-□10-D
Y510-□02-D
Y310-□01-D Y410-□02-D Y610-□03-D
Y210-□01-D Y510-□03-D
标准型 Y310-□02-D Y410-□03-D Y610-□04-D
Y210-□02-D Y510-□04-D
Y310-□03-D Y410-□04-D Y510-□06-D Y610-□06-D
T型隔板 注5）注6） P.55
Y210-□01-1-D Y310-□01-1-D Y410-□02-1-D Y510-□02-1-D Y610-□03-1-D
薄型
Y210-□02-1-D Y310-□02-1-D Y410-□03-1-D Y510-□03-1-D Y610-□04-1-D
Y54-□02-D
Y34-□01-D Y44-□02-D Y64-□03-D
Y24-□01-D Y54-□03-D
附件 标准型 Y34-□02-D Y44-□03-D Y64-□04-D
Y24-□02-D Y54-□04-D
Y34-□03-D Y44-□04-D Y54-□06-D Y64-□06-D
交叉式隔板 注5）注6） P.56
Y34-□01-1-D Y44-□02-1-D Y54-□03-1-D
前后通口 Y24-□01-1-D Y34-□02-1-D Y44-□03-1-D Y54-□04-1-D —
可选择型 Y24-□02-1-D
Y34-□03-1-D Y44-□04-1-D Y54-□06-1-D
标准型 IS10M-20-D IS10M-30-D IS10M-40-D IS10M-50-D IS10M-60-D
压力开关 注6） P.57
薄型 IS10M-20-1-D IS10M-30-1-D IS10M-40-1-D IS10M-50-1-D IS10M-60-1-D
IS10T-50-□02-D
IS10T-30-□01-D IS10T-40-□02-D IS10T-60-□03-D
带T型隔板的 IS10T-20-□01-D IS10T-50-□03-D
压力开关 注5）注6） P.58 IS10T-20-□02-D IS10T-30-□02-D IS10T-40-□03-D IS10T-50-□04-D IS10T-60-□04-D
IS10T-30-□03-D IS10T-40-□04-D IS10T-60-□06-D
IS10T-50-□06-D
IS10L-30-□01-D IS10L-40-□02-D IS10L-60-□04-D
带L型配管连接件的 IS10L-20-□01-D IS10L-50-□04-D
压力开关 注5）注6） P.59 IS10L-20-□02-D IS10L-30-□02-D IS10L-40-□03-D IS10L-50-□06-D IS10L-60-□06-D
IS10L-30-□03-D IS10L-40-□04-D IS10L-60-□10-D
IS10E-40-□02-D
IS10E-20-□01-D IS10E-30-□02-D
带配管连接件的 IS10E-40-□03-D IS10E-50-□06-D IS10E-60-□06-D
压力开关 注5）注6） P.60 IS10E-20-□02-D IS10E-30-□03-D IS10E-40-□04-D IS10E-50-□10-D IS10E-60-□10-D
IS10E-20-□03-D IS10E-30-□04-D
IS10E-40-□06-D
注1） 圆形压力表型号的□表示连接螺纹的种类。R表示无记号、N表示NPT。关于连 注4） 最低使用压力 ： N.O.型为0.1MPa ； N.C.型为0.1MPa （AD27-D）、0.15MPa
接螺纹NPT，单位符号psi规格的压力表供给，请咨询本公司。 （AD37-D、AD47-D）。关于单位符号psi、°F规格，请另行咨询。
注2） 附带O形圈（1个）、安装螺钉（2个）。 注5） 附件型号的□表示配管配管螺纹的类型。无记号为Rc螺纹，N为NPT螺纹，F
注3） 附带插头导线（2m）、连接件、锁紧销、O形圈（1个）、安装螺钉（2个）。 为G螺纹。
［ ］内为开关本体。 注6） 模块组合时，需要额外的隔板。
关于数字式压力开关的型号表示方法，请参考本公司官网产品目录。
