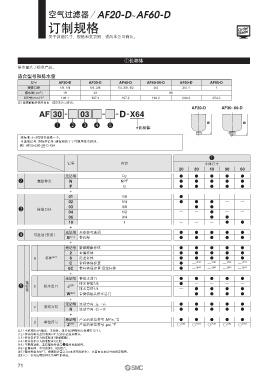

空气过滤器／ AF20-D~AF60-D

订制规格 Order
Made
关于详细尺寸、规格和交货期，请向本公司确认。

q长杯体
排水量大于标准产品。
适合型号和排水量
型号 AF20-D AF30-D AF40-D AF40-06-D AF50-D AF60-D
接管口径 1/8、 1/4 1/4、 3/8 1/4、 3/8、 1/2 3/4 3/4、 1 1
3
排水量（cm ） 19 43 88
B尺寸（mm） 注） 108.1 137.4 167.2 169.2 240.2 254.2
注）聚碳酸酯杯体的场合，请向本公司咨询。
AF20-D AF30~60-D
AF 30 03 D X64

q w e r t 长杯体 B B

·准标准： a~d每项各选择一个。
·可选项记号、准标准记号：请按照数字字母顺序依次排列。
例）AF30-03B-2R-D-X64

q
●
记号 内容 主体尺寸
20 30 40 50 60
无记号 Rc ● ● ● ● ●
w 螺纹种类 N NPT ● ● ● ● ●
●
F G ● ● ● ● ●
＋
01 1/8 ● — — — —
02 1/4 ● ● ● — —
e 接管口径 03 3/8 — ● ● — —
●
04 1/2 — — ● — —
06 3/4 — — ● ● —
10 1 — — — ● ●
＋
r 可选项（安装） 无记号 无安装可选项 ● ● ● ● ●
●
B 注1） 带托架 ● ● ● ● ●
＋
无记号 聚碳酸酯杯体 ● ● ● ● ●
2 金属杯体 ● ● ● ● ●
a 杯体 注2） 6 尼龙杯体 ● ● ● ● ●
C 带杯体保护罩 ● — 注3） — 注3） — 注3） — 注3）
6C 带杯体保护罩·尼龙杯体 ● — 注4） — 注4） — 注4） — 注4）
+
准标准 无记号 带排水活门 ● ● ● ● ●
排水导管1/8 ● — — — —
● b 排水出口 J 注5）
t
排水导管1/4 — ● ● ● ●
W 注6） 带倒钩接头排水活门 — ● ● ● ●
+
无记号 流动方向：左→右 ● ● ● ● ●
c 流动方向
R 流动方向：右→左 ● ● ● ● ●
+
无记号 产品的单位符号： MPa、°C ● ● ● ● ●
d 单位符号
Z 注7） 产品的单位符号： psi、°F ○ 注8） ○ 注8） ○ 注8） ○ 注8） ○ 注8）
注1）可选项B同包输出，未组装。组件含2种架和安装螺钉（2个）。
注2）杯体的耐药品性请通过P.72的药品信息确认。
注3）杯体保护罩为标准配置（聚碳酸酯）。
注4）杯体保护罩为标准配置（尼龙）。
注5）不带阀功能。连接螺纹种类与e螺纹种类相同。
注6）金属杯体 ：不可选择2、8的组合。
注7）螺纹种类为NPT。根据新计量法（日本使用SI单位），仅面向日本以外的国家销售。
注8）○ ：仅对应螺纹种类为NPT的场合。
