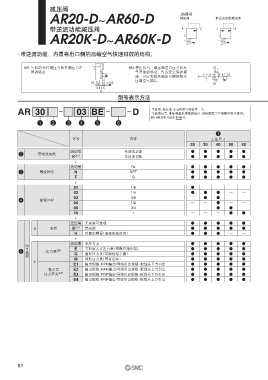

减压阀
AR20-D~AR60-D JIS符号 带逆流功能减压阀
减压阀
带逆流功能减压阀 1 2 1 2
AR20K-D~AR60K-D

· 带逆流功能、内置将出口侧的压缩空气快速排放的结构。

例1.气缸的无杆侧压力和杆侧压力不 1 1 例2.停止供气、减压阀进口压力向大 12
同的场合 2 气开放的场合，作为安全保护措
施，可以将减压阀出口侧的残余 1 2 1 2 1 2
1 3
14 2 4 12 压缩空气排出。 10
3 1 5
型号表示方法

AR 30 03 BE D ·可选项、准标准： a~g各项每项选择一个。
·可选项记号、准标准重复规格的场合：请按照数字字母顺序依次排列。
例） AR30K-03BE-1NR-D
q w e r t y

q
记号 内容 主体尺寸
20 30 40 50 60
无记号 无逆流功能 ● ● ● ● ●
w 带逆流功能
K 注1） 带逆流功能 ● ● ● ● ●
+
无记号 Rc ● ● ● ● ●
e 螺纹种类 N NPT ● ● ● ● ●
F G ● ● ● ● ●
+
01 1/8 ● — — — —
02 1/4 ● ● ● — —
03 3/8 — ● ● — —
r 接管口径
04 1/2 — — ● — —
06 3/4 — — ● ● —
10 1 — — — ● ●
+
无记号 无安装可选项 ● ● ● ● ●
a 安装 B 注3） 带托架 ● ● ● ● ●
H 带固定螺母（面板安装适用） ● ● ● — —
+
无记号 无压力表 ● ● ● ● ●
注2） 可选项
E 方形嵌入式压力表（带限位指示器） ● ● ● ● ●
t 压力表 注4） G 圆形压力表（带限位指示器） ● ● ● ● ●
M 圆形压力表（带有色环） ● ● ● ● ●
b
E1 输出规格： NPN输出/导线引出规格：配线从下方引出 ● ● ● ● ●
数字式 E2 输出规格： NPN输出/导线引出规格：配线从上方引出 ● ● ● ● ●
压力开关 注5） E3 输出规格： PNP输出/导线引出规格：配线从下方引出 ● ● ● ● ●
E4 输出规格： PNP输出/导线引出规格：配线从上方引出 ● ● ● ● ●
