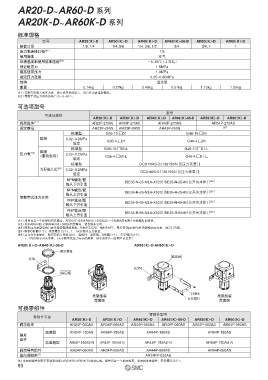

AR20-D~AR60-D 系列

AR20K-D~AR60K-D 系列

标准规格
型号 AR20 （K） -D AR30 （K） -D AR40 （K） -D AR40 （K） -06-D AR50 （K） -D AR60 （K） -D
接管口径 1/8、 1/4 1/4、 3/8 1/4、 3/8、 1/2 3/4 3/4、 1 1
压力表连接口径 注1） 1/8
使用流体 空气
环境温度和使用流体温度 注2） －5~60℃（未冻结）
保证耐压力 1.5MPa
最高使用压力 1.0MPa
设定压力范围 0.05~0.85MPa
结构 溢流型
重量 0.14kg 0.27kg 0.48kg 0.51kg 1.13kg 1.25kg
注1）在带方形嵌入式压力表、数字式开关的场合，没有压力表连接螺纹。
注2）带数字式压力开关的场合为－5~50℃。

可选项型号
型号
可选项规格
AR20 （K） -D AR30 （K） -D AR40 （K） -D AR40 （K） -06-D AR50 （K） -D AR60 （K） -D
托架组件 注1） AR23P-270AS AR33P-270AS AR43P-270AS AR54P-270AS
固定螺母 AR23P-260S AR33P-260S AR43P-260S — 注2）
标准型 G36-10-□01 G46-10-□01
圆形 0.02~0.2MPa
设定 G36-4-□01 G46-4-□01
标准型 G36-10-□01-L G46-10-□01-L
圆形
压力表 注3） 0.02~0.2MPa
（带有色环） G36-4-□01-L G46-4-□01-L
设定
标准型 GC3-10AS-D ［136150A （仅压力表罩）］
方形嵌入式 注4） 0.02~0.2MPa
设定 GC3-4AS-D ［136150A （仅压力表罩）］
NPN输出/配 注5）
线从下方引出 ISE35-N-25-MLA-X523 ［ISE35-N-25-M （仅开关本体）］
NPN输出/配 注5）
线从上方引出 ISE35-R-25-MLA-X523 ［ISE35-R-25-M （仅开关本体）］
带数字式压力开关
PNP输出/配 注5）
线从下方引出 ISE35-N-65-MLA-X523 ［ISE35-N-65-M （仅开关本体）］
PNP输出/配 注5）
线从上方引出 ISE35-R-65-MLA-X523 ［ISE35-R-65-M （仅开关本体）］
注1）组件包含一个托架和固定螺母。AR50 （K） -D和AR60 （K） -D是包含一个托架A/B和两个安装螺钉的组件。
注2）关于AR50 （K） -D和AR60 （K） -D用的固定螺母，请咨询本公司。
注3）圆形压力表型号的□表示连接螺纹的种类。R表示无记号、N表示NPT。单位符号psi/MPa并用规格的压力表，请另行咨询。
注4）附带O形圈（1个）、安装螺钉（2个）。［ ］内仅限于压力表罩。
注5）压力开关本体外，附带带插头导线（2m）、连接件、锁紧销、O形圈（1个）、安装螺钉（2个）。
［ ］内仅限于开关本体。（关于数字式压力开关的规格，请参见本公司官网产品目录）
AR20 （K） -D~AR40 （K） -06-D AR50 （K） -D·AR60 （K） -D
固定螺母
减压阀
托架
托架B
减压阀

托架A
托架组装 托架组装
完成图 安装螺钉 完成图
可换零部件
零部件型号
零部件名称
AR20 （K） -D AR30 （K） -D AR40 （K） -D AR40 （K） -06-D AR50 （K） -D AR60 （K） -D
阀芯组件 AR24P-060AS AR34P-060AS AR44P-060AS AR49P-060AS AR54P-060AS AR64P-060AS

溢流型 AR24P-150AS AR34P-150AS AR44P-150AS AR54P-150AS
膜片
组件
非溢流型 AR24P-150AS-N AR34P-150AS-N AR44P-150AS-N AR54P-150AS-N
阀芯导向组件 AR24P-050AS AR34P-050AS AR44P-050AS AR54P-050AS
单向阀组件 注） AR24KP-020AS
注）单向阀组件仅限于带逆流功能（AR20K-D~AR60K-D）的减压阀。组件包含一个单向阀罩、单向阀主体组件、安装螺钉（2个）。
