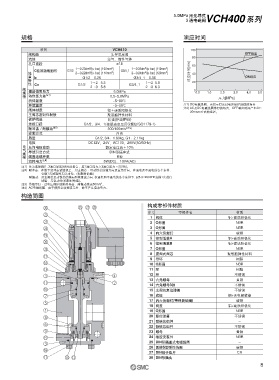

5.0MPa 用先导式
3 通电磁阀 VCH400 系列

规格 响应时间

系列 VCH410 100
阀构造 先导式座阀 OFF响应
80
流体 空气、惰性气体
孔口直径 ø18 60
3
2
3
1→2:20dm /(s·bar) (100mm ) 1→2:22dm /(s·bar) (110mm ) 2
C值(有效截面积) G1/2 G3/4、1 响应时间[ms]
2
3
3
流 2→3:22dm /(s·bar) (110mm ) 2→3:24dm /(s·bar) (120mm ) 2 40
量 b G1/2 0.26 G3/4、1 0.36 ON响应
特 20
性 Cv G1/2 1→2 5.3 G3/4、1 1→2 5.8
2→3 5.8 2→3 6.3
阀 0
规 最高使用压力 5.0MPa 0.0 1.0 2.0 3.0 4.0 5.0
格 动作压力差 注1) 0.5~5.0MPa 压力[MPa]
流体温度 -5~80℃
环境温度 -5~80℃ 注1) DC电磁线圈、无指示灯及过电压保护回路的场合
阀体材质 铝＋硬质阳极化 注2) AC及DC电磁线圈带灯的场合，OFF响应时间产生20~
30msec左右的延迟。
主阀芯密封件材质 聚氨酯弹性材料
保护构造 防滴(相当IP65)
连接口径 G1/2、3/4、1(依据油空压用G螺纹ISO1179-1)
耐冲击／耐振动 注2) 300/100m/s 2注3)
安装方式 自由
质量 G1/2, 3/4：1.83kg, G1：2.11kg
电压 DC12V、24V, AC100、200V(50/60Hz)
电 允许电压变动 额定电压的±10%
气 导线引出方式
规 DIN形插座式
格 线圈绝缘种类 B种
消耗电力 注4) 5W(DC)、13VA(AC)
注1) 作为选择阀(1,3通口加压)使用的场合，应1通口压力≥3通口压力×2(2倍)。
注2) 耐冲击：在落下式冲击试验机上，沿主阀芯·可动铁芯的轴方向及直角方向、在通电及不通电的各个条件，
各做1次试验时无误动作。(初期时的值)
耐振动：沿主阀芯及动铁芯的轴向和其垂直方向，在通电和不通电的各个条件下，以8.3~2000Hz扫描1次进行
试验，无误动作(初期时的值)。
2
注3) 带指示灯·过电压保护回路的场合，耐振动变成50m/s 。
注4) AC电磁线圈、由于使用全波整流元件，故不产生启动电力。
构造简图
构成零部件材质
序号 零部件名 材质
1 阀体 铝+硬质阳极化
2 O形圈 NBR
3 O形圈 NBR
4 内六角螺钉 碳钢
5 控制活塞A 铝+硬质阳极化
6 控制活塞B 铝+硬质阳极化
7 O形圈 NBR
8 座阀式阀芯 聚氨酯弹性材料
9 导环 树脂
10 O形圈 NBR
11 环 树脂
12 杆 不锈钢
13 六角螺母 黄铜
14 六角螺母3种 不锈钢
15 主阀芯复位弹簧 不锈钢
16 底板 钢+无电解镀镍
17 内六角螺钉(带弹簧垫圈) 碳钢
18 阀盖 铝+硬质阳极化
19 O形圈 NBR
20 复位弹簧 不锈钢
21 动铁芯组件 -
22 静铁芯组件 不锈钢
23 螺母 黄铜
24 橡胶安装件 NBR
25 DIN形插座式电磁线圈 -
26 圆柱S型弹性挡圈 碳钢
27 DIN端子垫片 CR
28 DIN形插头 -
