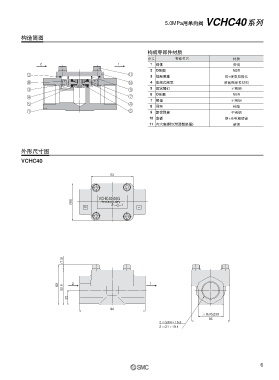

5.0MPa用单向阀 VCHC40 系列

构造简图

构成零部件材质
序号 零部件名 材质
2 1 1 阀体 黄铜
2 O形圈 NBR
3 控制活塞 铝+硬质阳极化
4 座阀式阀芯 聚氨酯弹性材料
5 固定螺钉 不锈钢
6 O形圈 NBR
7 螺母 不锈钢
8 导环 树脂
9 复位弹簧 不锈钢
10 底板 钢+无电解镀镍
11 内六角螺钉(带弹性垫圈) 碳钢

外形尺寸图
VCHC40

63

VCHC40-06G
(56) PRESS.0.05~5.0MPa 1
2
1
2

(7.5)

60 2 1
52.5

22

98
六角对边38
56
2×G3/4×16.3
2×G1×19.1

6
