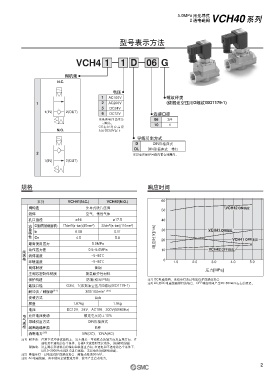

Page 94 - 17-流体控制元件

5.0MPa 用先导式
2 通电磁阀 VCH40 系列

型号表示方法

VCH4 1 1D 06 G

阀机能
N.C.

电压
1 AC100V 螺纹种类
1 2 AC200V (依据油空压用G螺纹ISO1179-1)
5 DC24V
1(IN) 2(OUT)
6 DC12V 连接口径
※其他电压由本公 06 3/4
司确认。
CE标记对应品仅 10 1
N.O. 对应DC50V以下
导线引出方式
D DIN形插座式
DL DIN形插座式 带灯
2 ※过电压保护回路内置在线圈内。
1(IN) 2(OUT)

规格 响应时间

系列 VCH41(N.C.) VCH42(N.O.) 60
阀构造 先导式膜片座阀 VCH42 ON响应
50
流体 空气、惰性气体
孔口直径 ø16 ø17.5 40
3
2
3
2
流 C值(有效截面积) 17dm /(s·bar)(85mm ) 22dm /(s·bar)(110mm )
量 b 0.08 0.11 30 VCH41 ON响应
特
性 Cv 4.5 5.8 响应时间[ms] 20 VCH41 OFF响应
最高使用压力 5.0MPa
动作压力差 0.5~5.0MPa 10 VCH42 OFF响应
阀
规 流体温度 -5~80℃
格 0
环境温度 -5~80℃ 1.0 2.0 3.0 4.0 5.0
阀体材质 黄铜
压力[MPa]
主阀芯密封件材质 聚氨酯弹性材料
保护构造 防滴(相当IP65) 注1) DC电磁线圈、无指示灯及过电压保护回路的场合
注2) AC及DC电磁线圈带灯的场合，OFF响应时间产生20~30msec左右的延迟。
连接口径 G3/4、1(依据油空压用G螺纹ISO1179-1)
耐冲击／耐振动 注1) 300/100m/s 2 注2)
安装方式 自由
质量 1.67kg 1.9kg
电压 DC12V、24V, AC100、200V(50/60Hz)
电 允许电压变动 额定电压的±10%
气 导线引出方式 DIN形插座式
规
格 线圈绝缘种类 B种
消耗电力 注3) 5W(DC)、13VA(AC)
注1) 耐冲击：在落下式冲击试验机上，沿主阀芯·可动铁芯的轴方向及直角方向、在
通电及不通电的各个条件，各做1次试验时无误动作。(初期时的值)
耐振动：沿主阀芯及动铁芯的轴向和其垂直方向，在通电和不通电的各个条件下，
以8.3~2000Hz扫描1次进行试验，无误动作(初期时的值)。
注2) 带指示灯·过电压保护回路的场合，耐振动变成50m/s 。
2
注3) AC电磁线圈、由于使用全波整流元件，故不产生启动电力。
2
