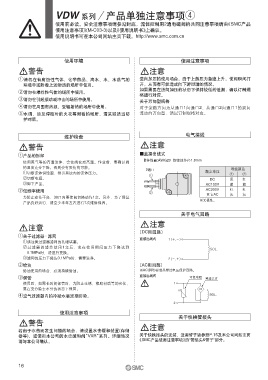

VDW 系列／产品单独注意事项r

使用前必读。安全注意事项请参见封底，流体控制用2通电磁阀的共同注意事项请由《SMC产品
使用注意事项》(M-C03-3)以及《使用说明书》上确认。
使用说明书可在本公司网站主页下载。http://www.smc.com.cn

使用环境 使用注意事项

警告 注意

q请勿在有腐蚀性气体、化学药品、海水、水、水蒸气的 逆向加压的使用场合，由于上游压力急速上升，使阀瞬间打
环境中或附着上述物质的场所中使用。 开，从而有可能造成向下游泄漏的情况。
如果需要在逆向加压的状态下保持较低的泄漏，请以订制规
w请勿在爆炸性气体的场所中使用。
格进行对应。
e请勿在引起振动或冲击的场所中使用。
关于万向型规格
r请勿在周围有热源、受辐射热的场所中使用。 对于流路方向为从通口1向通口2、从通口2向通口1的双向
t水滴、油及焊接时的火花等附着的场所，请采取适当防 流动的万向型，请以订制规格对应。
护对策。

电气接线
维护检查
警告 注意
q产品的拆卸 ■直接出线式
B种线圈:AWG20 绝缘体外径1.8mm
使用蒸气等的高温流体，会使阀变成高温。作业前，要确认阀
的温度充分下降。否则会有烫伤的可能。
2通口 导线颜色
q切断流体供给源，排出系统内的流体压力。 额定电压 q w
q q
w切断电源。 DC 黑 红
e卸下产品。 AC100V 蓝 蓝
AC200V
w低频率使用 w w 红 红
为防止动作不良，30日内要使阀切换动作1次。另外，为了保证 其它AC 灰 灰
※无极性。
产品良好运行，请至少半年左右进行1次维修保养。

关于电气回路
注意
注意
〔DC用回路〕
q关于过滤器 · 滤网
直接出线式 1（＋,－）
q请注意过滤器滤网的孔眼堵塞。
w过滤器的滤芯使用1年后，或在使用期间压力下降达到
SOL.
0.1MPa时，请进行更换。
e滤网的压力下降达0.1MPa时，需要洗净。 2（－,＋）
w给油 〔AC用回路〕
给油使用的场合，必须持续给油。 ※AC(B种)标准品带过电压保护回路。
直接出线式
e保管 可变电阻 整流元件
使用后，如需长时间保管时，为防止生锈、橡胶材质等的劣化， 1
要在充分除去水分的状态下保管。
r空气过滤器内的冷凝水要定期排除。 SOL.
2

使用注意事项
关于快换管接头
警告

若由于水击而发生问题的场合，请设置水击缓和装置(存储 注意
器等)，或使用本公司的水击缓和阀“VXR”系列。详细情况 关于快换接头的安装、适用管子请参照P.15及本公司网站主页
请与本公司确认。 《SMC产品使用注意事项》的“管接头&管子”部分。
