VCH40 系列

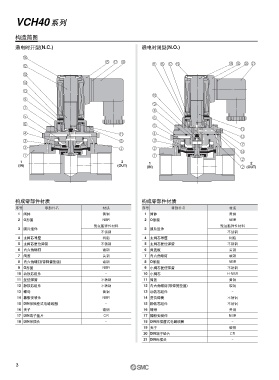

构造简图

通电时开型(N.C.) 通电时闭型(N.O.)

1 2 1 2
(IN) (OUT)
(IN) (OUT)

构成零部件材质 构成零部件材质
序号 零部件名 材质 序号 零部件名 材质
1 阀体 黄铜 1 阀体 黄铜
2 O形圈 NBR 2 O形圈 NBR
聚氨酯弹性材料 聚氨酯弹性材料
3 膜片组件 3 膜片组件
不锈钢 不锈钢
4 主阀芯导座 树脂 4 主阀芯导座 树脂
5 主阀芯复位弹簧 不锈钢 5 主阀芯复位弹簧 不锈钢
6 内六角螺钉 碳钢 6 阀盖板 黄铜
7 阀盖 黄铜 7 内六角螺钉 碳钢
8 内六角螺钉(带弹簧垫圈) 碳钢 8 O形圈 NBR
9 O形圈 NBR 9 小阀芯复位弹簧 不锈钢
10 动铁芯组件 - 10 小阀芯 H-NBR
11 复位弹簧 不锈钢 11 阀盖 黄铜
12 静铁芯组件 不锈钢 12 内六角螺钉(带弹簧垫圈) 碳钢
13 螺母 黄铜 13 动铁芯组件 -
14 橡胶安装件 NBR 14 复位弹簧 不锈钢
15 DIN形插座式电磁线圈 - 15 静铁芯组件 不锈钢
16 夹子 碳钢 16 螺母 黄铜
17 DIN端子垫片 CR 17 橡胶安装件 NBR
18 DIN形插头 - 18 DIN形插座式电磁线圈 -
19 夹子 碳钢
20 DIN端子垫片 CR
21 DIN形插头 -
