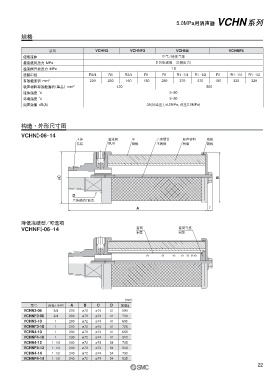

5.0MPa用消声器 VCHN 系列

规格

系列 VCHN3 VCHNF3 VCHN4 VCHNF4
使用流体 空气/惰性气体
最高使用压力 MPa 5.0(电磁阀一次侧压力)
溢流阀开放压力 MPa 1.8
连接口径 R3/4 R1 R3/4 R1 R1 R1·1/4 R1·1/2 R1 R1·1/4 R1·1/2
有效截面积 mm 2 200 280 160 180 280 370 370 180 320 320
吸声材料有效截面积(单品) mm 2 420 500
流体温度 ℃ 5~80
环境温度 ℃ 5~80
消声效果 dB(A) 35(供给压力4.0MPa, 背压2.0MPa)

构造·外形尺寸图
3
VCHN -06~14
4
主体 溢流阀 罩 六角螺钉 吸声材料 端板
铸铝 SUS 钢板 不锈钢 树脂 钢板

øC B

D
六角部的2面宽
A 7

降低冻结型/可选项
3
VCHNF -06~14 套筒 套筒导座
4
铜管 树脂

(mm)
型号 连接口径R A B C D 质量g
VCHN3-06 3/4 200 ø72 ø74 41 590
VCHNF3-06 3/4 200 ø72 ø74 41 710
VCHN3-10 1 200 ø72 ø74 41 605
VCHNF3-10 1 200 ø72 ø74 41 725
VCHN4-10 1 230 ø72 ø74 41 665
VCHNF4-10 1 230 ø72 ø74 41 810
VCHN4-12 1·1/4 240 ø72 ø74 54 765
VCHNF4-12 1·1/4 240 ø72 ø74 54 910
VCHN4-14 1·1/2 240 ø72 ø74 54 790
VCHNF4-14 1·1/2 240 ø72 ø74 54 935
