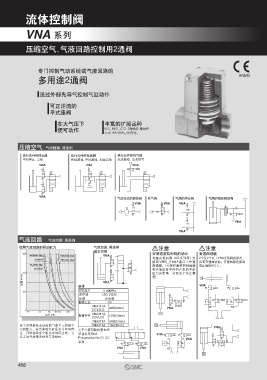

Page 118 - 17-流体控制元件

流体控制阀

VNA 系列

压缩空气、气液回路控制用2通阀

专门控制气动系统或气液回路的
[可选项]
多用途2通阀

通过外部先导气控制气缸动作
可正逆流的
平式座阀
在大气压下 丰富的扩展品种
便可动作 N.C.、N.O.、C.O. 3种机能，螺纹拧
入式，6A~50A已系列化。

压缩空气 气动回路: 用途例
执行元件的停止阀 执行元件的变速阀 执行元件的排气阀
中间停止、点动 终端减速、中间减速、加速启动 高速驱动、急速排气
VNA VNA VNA

VNA 气动马达的驱动阀 吹气阀 气路的停止阀 气路的残压释放阀
VNA VNA VNA

VNA
VNA
气液回路 气动回路: 用途例
使用气液回路的驱动能力 气液回路: 用途例 注意 注意
基本回路
VNA 安装速度控制阀的场合 变速阀动能
将速度控制阀 (AS系列等) 连 2个及2个以上VNA系列阀的组合，
接到 VNA□11的A通口上作速 具有变速阀机能。变速阀部连接到
度调整。(可保护速度控制阀避 停止阀的A口上。
免受液压缸中停时产生的冲击
压力的影响，并改善了停止精
缸速 mm/s VNA 度) VNA
条件
供给压力 0.49MPa
动作油 ISO VG32
负载 无负载 1 1
配管长度 1m 1 2
VNA111A、 2 2
CCVSO2 3/8B(9mm) VNA
VNA211A、
缸径 mm 配管直径 1/2B(13mm)
CCVLO2
VNA311A 3/4B(19mm)
这个系列能补充以前的气液单元的阀单 VNA411A 1B(25mm)
元的能力。适合驱动大缸径及其中间停 关于气液回路的基本知 VNA
止，同时驱动多个缸及中间停止等。与 识请参见Best VNA
过去的气液单元使用方法相同。 Pneumatics No.w CC 1 1 VNA
系列 。 1 2
VNA VNA 2 2
468
