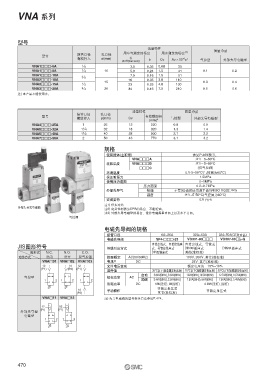

Page 120 - 17-流体控制元件

VNA 系列

型号
流量特性 质量 (kg)
型号 接管口径 孔口径 用空气测定的场合 用水测定的场合 注)
螺纹拧入 ø(mm) C b Cv -6 气控型 外部先导电磁型
[dm 3 /(bar•sec)] Av×10 m 2
VNA1□□□-6A 1 8 3.5 0.35 0.88 25
VNA1□□□-8A 1 4 10 5.9 0.24 1.5 41 0.1 0.2
VNA1□□□-10A 7.9 0.16 1.9 51
3 8
VNA2□□□-10A 15 16 0.35 3.8 110 0.3 0.4
VNA2□□□-15A 1 2 23 0.25 4.8 130
VNA3□□□-20A 3 4 20 34 0.16 7.5 210 0.5 0.6
注) 本产品不能使用水。
流量特性 质量 (kg)
接管口径 孔口径
型号 有效截面积
螺纹拧入 ø(mm) Cv 气控型 外部先导电磁型
(mm) 2
VNA4□□□-25A 1 25 12 220 0.8 0.9
VNA5□□□-32A 1 1 4 32 18 320 1.3 1.4
VNA6□□□-40A 1 1 2 40 28 500 2.1 2.2
VNA7□□□-50A 2 50 43 770 3.1 3.2
规格
使用流体(主配管) 参见P.469表q。
VNA□□□A 注1)－5~60℃
流体温度 VNA□□□B 注1)－5~99℃
□□□C (仅气控阀)
环境温度 注1)-5~50℃(气控阀为60℃)
保证耐压力 1.5MPa
使用压力范围 0~1MPa
压力范围 0.2~0.7MPa
外部先导气 给油 不要(给油时使用透平油1种ISO VG32 注2))
温度 注1) −5~50℃(气控阀为60℃)
安装姿势 注3) 自由
注1) 但未冻结
外部先导式电磁阀
注2) 密封件材质为EPR的场合，不能给油。
注3) 外部先导电磁型的场合，推荐电磁阀垂直向上以及水平方向。
气控阀
电磁先导阀的规格
接管口径 6A~25A 32A~50A 32A~50A(CE对应品)
电磁先导阀 SF4-□□□-23 VO301-00□□□ VO307-00□DZ-Q
D
JIS图形符号 导线引出方式 直接出线式、直接接线座 直接出线式、导管式 DIN型插座式
DIN型插座式
式、导管接线座式
阀形式 N.C. N.O. C.O. DIN型插座式 其他(准标准)
动作方式 常闭 常开 双气控型 线圈额定 AC(50/60Hz) 100V、200V、其它(准标准)
VNA□01 VNA□02 VNA□03 电压V DC 24V、其它(准标准)
12 10 12 允许电压变动 额定电压的－15%~10%
(P1) (P2) (P1)
温升值 35℃以下(加载额定电压时) 70℃以下(加载额定电压时) 50℃以下(加载额定电压时)
启动 5.6VA(50Hz)、5.0VA(60Hz) 12VA(50Hz)、10.5VA(60Hz) 12.7VA(50Hz)、10.7VA(60Hz)
气控型 视在功率 AC
1 2 1 2 1 2 励磁 3.4VA(50Hz)、2.3VA(60Hz) 7.5VA(50Hz)、6VA(60Hz) 7.6VA(50Hz)、5.4VA(60Hz)
消耗功率 DC 1.8W(无灯)、2W(带灯) 4.8W(无灯)、(带灯)
非锁定推压式
10 手动操作 非锁定推压式
(P2) 其它(准标准)
VNA□11 VNA□12 注) 先导电磁阀的型号表示方法参见P.474。
12 12
(P1) (P1)
外部先导型
电磁型
1 2 1 2
470
