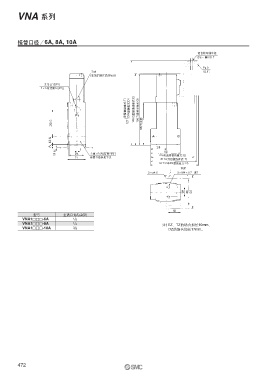

VNA 系列

接管口径／6A, 8A, 10A
适合软导线外径

Pg.9
手动
(非锁定推压式的场合)
先导口12(P1)
2×1/8[背面10(P2)]

导管接线座式:T DIN型插座式:D 108.2(直接接线座式:E) 106.7(直接出线式:G)

127 63(气控型)

主通口1(A)[背面2(B)］ 注) 65(直接接线座式: E)
接管口径参见下表
注) 70(导管接线座式: T)
注) 74.5(DIN型插座式: D)
托架
2×ø4.5 2×M4×0.7 深7

型号 主通口1(A),2(B)
VNA1□□□-6A 1 8
VNA1□□□-8A 1 4 注) EZ、TZ的场合加长10mm、
VNA1□□□-10A 3 8 DZ的场合加长17mm。

472
