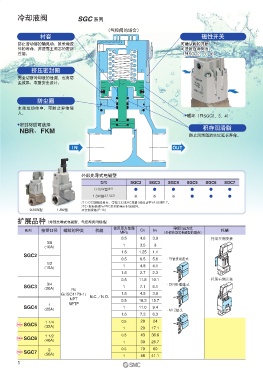

Page 127 - 17-流体控制元件

冷却液阀 SGC 系列

（气控阀的场合）
衬套 磁性开关
防止滑动部的轴晃动，延长橡胶 可确认阀的开闭
件的寿命，并提高主阀芯的密封 可设置在两侧面。
性能。 （只SGC2、3、4）

挤压密封圈
完全切断冷却液的泄漏，也有防
尘效果，双重安全设计。

防尘圈

主阀芯动作中，可防止异物侵
入。
● 磁环（只SGC2、3、4）
● 密封材质可选择
NBR、FKM 积存润滑脂
防止润滑脂消失以延长寿命。

I N OUT

外部先导式电磁型
型号 SGC2 SGC3 SGC4 SGC5 SGC6 SGC7
0.35W型 注1） ● ● ● ● ● ●
1.8W型 注1）注2） ※ ※ ※ ● ● ●
注1） DC规格的场合。带指示灯及AC规格（视在功率VA）参照P.7。
注2）提前确保与VNC系列的响应时间相同。
0.35W型 1.8W型 ※定制规格（P.16）

扩展品种（外部先导式电磁型、气控阀共同规格）
使用压力范围 导线引出方式
系列 接管口径 螺纹的种类 机能 MPa Cv kv （外部先导式电磁型的场合） 托架
0.5 4.6 3.9 ∙ 托架左侧安装
3/8
（10A） 1 3.5 3
1.6 1.25 1.1
SGC2
0.5 6.5 5.6 ∙ 导管接线座式
1/2
（15A） 1 4.8 4.1
1.6 2.7 2.3
0.5 11.8 10.1 ∙ 托架右侧安装
SGC3 3/4 1 7.1 6.1 ∙ DIN形插座式
（20A） Rc
G （ISO1179-1） N.C.／N.O. 1.6 4.5 3.9
NPT 0.5 18.3 15.7
SGC4 1 NPTF 1 11.0 9.4
（25A） ∙ M12接头
1.6 7.3 6.3
New
New SGC5 1 1/4 0.5 28 24
（32A） 1 20 17.1
New
New SGC6 1 1/2 0.5 43 36.9 ——
（40A） 1 30 25.7
New SGC7 2 0.5 70 60
New
（50A） 1 48 41.1
1
