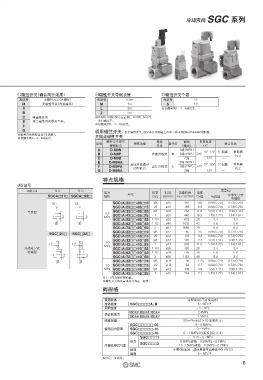

Page 132 - 17-流体控制元件

SGC
冷却液阀 系列

!3磁性开关（确认阀开闭用） !4磁性开关导线长度 !5磁性开关个数
无记号 无磁性开关（无磁环） 无记号 0.5m 无记号 2个
M 无磁性开关（内置磁环） M 1m S 1个
A L 3m ※仅限系列2 、 3 、 4的设定。
B Z 5m
C 带磁性开关 ※D-M9□A的0.5m（无记号）、1m（M）、5m（Z）
为订购生产。
E 适合磁性开关参见下表。 ※仅限系列2 、 3 、 4的设定。
F
G
适用磁性开关／关于磁性开关，详见本公司网站主页电子样本或《Best Pneumatics》第2册。
※磁性开关同包出场（未组装）。
※仅限系列2 、 3 、 4的设定。 无接点磁性开关
磁性开关型号 导线 配线 负荷电压
记号 特殊功能 指示灯 适合负荷
侧面取出 引出 （输出） DC
A D-M9N 3线（NPN） 5V、12V IC回路 继电器
B D-M9P — 直接出线式 有 3线（PNP） 24V
C D-M9B 2线 12V — PLC
E D-M9NA 3线（NPN） 5V、12V IC回路 继电器
F D-M9PA 耐水性提高型 直接出线式 有 3线（PNP） 24V
(2色显示)
G D-M9BA 2线 12V — PLC
特点规格
JIS记号
切换方法 N.C. N.O. 质量kg
压力 接管 孔口径 流量特性 换算
－6
SGCA□21□ SGCA□22□ 规格 型号 口径 ø［mm］ Av×10 m 2 Cv值 气控型 外部先导式
电磁型
12 12 SGC（A）22□□-05□10 3/8 ø15 110 4.6 0.69（0.74） 0.73（0.78）
SGC（A）22□□-05□15 1/2 ø15 155 6.5 0.69（0.74） 0.73（0.78）
气控型 0.5 SGC（A）32□□-05□20 3/4 ø20 284 11.8 1.04（1.11） 1.08（1.15）
1 2 1 2 MPa SGC（A）42□□-05□25 1 ø25 440 18.3 1.70（1.77） 1.74（1.81）
SGC（A）52□□-05□32 1 1/4 ø32 672 28 3.4 3.4
SGC（A）62□□-05□40 1 1/2 ø40 1032 43 5.6 5.6
SGC（A）72□□-05□50 2 ø51 1680 70 8.4 8.4
SGC（A）22□□-10□10 3/8 ø12 85 3.5 0.69（0.74） 0.73（0.78）
SGC□21□ SGC□22□
SGC（A）22□□-10□15 1/2 ø12 116 4.8 0.69（0.74） 0.73（0.78）
SGC（A）32□□-10□20 3/4 ø14 170 7.1 1.04（1.11） 1.08（1.15）
12 12 1.0 SGC（A）42□□-10□25 1 ø17 265 11.0 1.70（1.77） 1.74（1.81）
外部先导式 MPa SGC（A）52□□-10□32 1 1/4 ø25 480 20 3.4 3.4
电磁型 SGC（A）62□□-10□40 1 1/2 ø29 720 30 5.6 5.6
1 2 1 2 SGC（A）72□□-10□50 2 ø36 1152 48 8.4 8.4
SGC（A）22□□-16□10 3/8 ø 9 30 1.25 0.69（0.74） 0.73（0.78）
1.6 SGC（A）22□□-16□15 1/2 ø 9 64 2.7 0.69（0.74） 0.73（0.78）
MPa SGC（A）32□□-16□20 3/4 ø12 109 4.5 1.04（1.11） 1.08（1.15）
SGC（A）42□□-16□25 1 ø15 174 7.3 1.70（1.77） 1.74（1.81）
※（ ）内为带托架的值。
※磁性开关的质量请另行加在一起算。
阀规格

使用流体 冷却液用（不可使用水）
流体温度 SGC□□□□A, B －5～60℃ ※
周围温度 －5～50℃
SGC（A）2、 SGC（A）3、 SGC（A）4 2.4MPa
保证耐压力
SGC（A）5、 SGC（A）6、 SGC（A）7 1.5MPa
阀座泄漏 20cm 3 /min以下（冷却液压力）
SGC□□□□□-05 0～0.5MPa
使用压力范围 SGC□□□□□-10 0～1MPa
SGC□□□□□-16 0～1.6MPa（仅限系列2, 3, 4）
SGC□□□1 0.25～0.7MPa
压力 0.5MPa规格 ：0.25MPa～0.7MPa
外部先导式气体 SGC□□□2 1.0, 1.6MPa规格 ：0.3MPa～0.7MPa
给油 不要（给油时，请使用透平油种类ISO VG32）
温度 －5～50℃ ※
※但是，未冻结。
6
