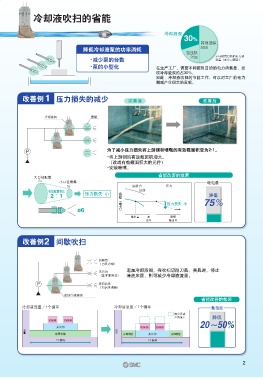

冷却液吹扫的省能

冷却液泵
30%
其他油泵
降低冷却液泵的功率消耗 50％
空压机
･减少泵的台数 20％ 不同使用目的的电力消
耗量（本公司调查）
･泵的小型化 在生产工厂，调查不同使用目的的电力消耗量，发
现冷却液泵约占30%。
因此，冷却液吹扫的节能工作，可以对工厂的电力
削减产生很大的贡献。

改善例1 压力损失的减少 改善前 改善后

冷却液阀 喷嘴

P 为了减小压力损失将上游侧和喷嘴的有效截面积变为2:1。
･将上游侧的有效截面积增大。
（改成有效截面积大的元件）
･安装喷嘴。
省能改善的效果
大口径配管
S1 小口径喷嘴 耗电量
S2 泵能力 压力
扬程（电力）
有效截面积比 压力损失 小 以前
2：1 降低
75%
压力损失 小
ø6
输出量 泵 喷嘴
出口 输出口

改善例 2 间歇吹扫

切削用
（刀具冷却）
追加冷却液阀，在吹扫切削刀具、夹具时，停止
夹具用
（基准面清扫） 清洗床面，则可减少冷却液流量。
P 床面清洗
（切屑末清除）
追加冷却液阀
省能改善的效果

冷却液流量／1个循环 冷却液流量／1个循环 耗电量
部分是减
少的流量 降低
切削用 切削用
流量 流量 20～50%
夹具用 切削用 切削用
床面吹除 床面吹除 夹具用 床面吹除
1个循环 1个循环
