压缩空气、气液回路控制用2通阀

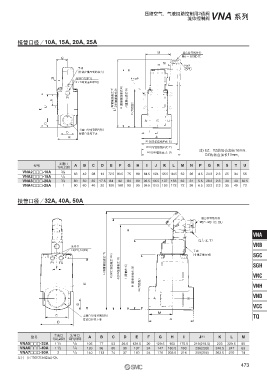

流体控制阀 VNA 系列

接管口径／10A, 15A, 20A, 25A
适合软导线外径

Pg.9
手动
(非锁定推压式的场合)
先导口12(P1) 4×øP
2×1/8[背面10(P2)]
导管接线座式:T DIN型插座式:D K (直接接线座式:E) J (直接出线式:G) F (气控型)

主通口1(A)[背面2(B)］
接管口径见下表
注) G(直接接线座式: E)
注) H(导管接线座式: T)
注) EZ、TZ的场合加长10mm、
注) I(DIN型插座式: D)
DZ的场合加长17mm。
主通口
型号 A B C D E F G H I J K L M N P Q R S T U
1(A),2(B)
VNA2□□□-10A 3 8 63 42 28 14 72.5 80.5 75 80 84.5 124 125.5 144.5 52 26 4.5 24.3 2.3 25 34 55
VNA2□□□-15A 1 2
VNA3□□□-20A 3 4 80 50 35 17.5 84 92 84 89 93.5 135.5 137 156 62 31 5.5 28.3 2.3 30 43 60.5
VNA4□□□-25A 1 90 60 40 20 100 108 90 95 99.5 151.5 153 172 72 36 6.5 33.3 2.3 35 49 73
接管口径／32A, 40A, 50A
适合软导线外径

VNA
VNA
VNB
先导口
12(P1),10(P2) 手动 SGC
L (导管接线座式: T) K (带灯接线座式: DL) J (DIN型插座式: D) I (导管式: C) H (直接出线式: G) SGH
(非锁定推压式)
VNC
G (气控型)
VNH
VND
VCC

主通口1(A)[背面2(B)］ TQ
接管口径见下表

型号 主通口 先导口 A B C D E F G H I J 注) K L M
1(A),2(B) 12(P1),10(P2)
VNA5□□□-32A 1 1 4 1 8 105 77 53 26.5 120.5 20 129.5 163 175.5 219(215.5) 223 229.5 55
VNA6□□□-40A 1 1 2 1 4 120 96 60 30 137 24 147 180.5 193 236(233) 240.5 247 63
VNA7□□□-50A 2 1 4 140 113 74 37 160 24 170 203.5 216 259(256) 263.5 270 74
注) ( )尺寸仅CE对应品(-Q)。
