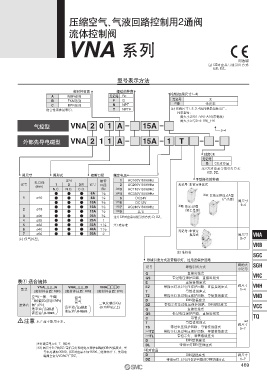

Page 119 - 17-流体控制元件

压缩空气、气液回路控制用2通阀

流体控制阀
VNA 系列

[可选项]
注) CE对应品导线引出方式:
仅D, DZ。
型号表示方法

密封件材质 螺纹的种类
A NBR系列 无记号 Rc 托架(仅阀尺寸1~4)
B FKM系列 F G 无记号 无
C EPR系列 N NPT 注) B 带托架
适合性请参见表q。 T NPTF 注) 仅阀尺寸1、2、3、4的托架是组装出厂。
托架型号:
阀大小记号1: VN1-A16(带螺纹)
阀大小记号2~4: VN□-16
气控型 VNA 2 0 1 A 15A
2~4
外部先导电磁型 VNA 2 1 1 A 15A 1 T
对应CE
无记号 －
Q CE对应品
注) CE对应品导线引出方式:
仅D, DZ。
阀尺寸 阀形式 接管口径 额定电压
记号 接管 1 AC100V 50/60Hz 手动操作的种类
孔口径
记号 1 2 3 注) 记号 口径 2 AC200V 50/60Hz 无记号: 非锁定推压式
(mm)
N.C. N.O. C.O. Rc 注2) 3 AC110V 50/60Hz
6A 1 8 注2) 4 AC220V 50/60Hz 注) A: 非锁定推压式A型
1 ø10 8A 1 4 5 DC24V (凸出型)
10A 3 8 注2) 6 DC12V 阀尺寸
10A 3 8 注2) 7 AC240V 50/60Hz 注) B: 锁定式B型 1~4
2 ø15 (要工具型)
15A 1 2 注2) 9 其它
3 ø20 20A 3 4 注1) CE对应品导线引出方式: D, DZ。
4 ø25 25A 1
5 ø32 32A 1 1 4 注) 准标准
6 ø40 40A 1 1 2 无记号: 非锁定
VNA
7 ø50 50A 2 推压式 阀尺寸 VNA
注) 仅气控型。 5~7
VNB
注) 准标准
SGC
导线引出方式及带指示灯、过电压保护回路
阀的大 SGH
记号 导线引出方式
小记号
G 直接出线式 VNC
GS 带过电压保护回路、直接出线式
表q 适合流体 E 直接接线座式
VNA□□□A VNA□□□B VNA□□□C EZ 带指示灯及过电压保护回路、直接接线座式 阀尺寸 VNH
型式 1~4
(密封件材质: NBR) (密封件材质: FKM) (密封件材质: EPR) T 导管接线座式
空气(一般、干燥) 氩气 TZ 带指示灯及过电压保护回路、导管接线座式 VND
二氧化碳(CO2)(不足0.7MPa) 氦气 D DIN型插座式
流体名 氮气(N2) 透平油 二氧化碳(CO2) DZ 带指示灯及过电压保护回路、DIN型插座式 VCC
透平油 运动粘度 运动粘度 (0.7MPa以上) G 直接出线式
液压油 40~100mm 2 /s 液压油 40~100mm 2 /s GS 带过电压保护回路、直接出线式 TQ
C 导管式
注意 本产品不能用于水。 导管接线座式 注2)
T 阀尺寸
TS 带过电压保护回路、导管接线座式 5~7
带指示灯及过电压保护回路、导管接线座式
注1) TZ
带指示灯、导管接线座式
注1) TL
D DIN型插座式
注1) 额定电压6、7、9除外 DL 带指示灯DIN型插座式
注2) 阀尺寸5~7的DZ: 带指示灯和过电压保护回路的DIN型插座式，型
号末尾请加-X200。(CE对应品不加-X200。)这种场合下，先导电 CE对应品
磁阀会变为VO307-□DZ。 D DIN型插座式 阀尺寸
DZ 带指示灯、过电压保护回路的DIN型插座式 1~7
469
