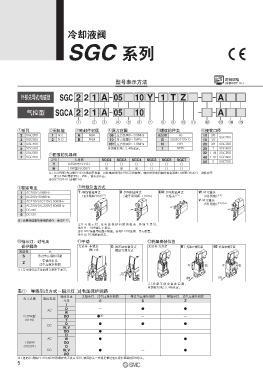

Page 131 - 17-流体控制元件

冷却液阀
SGC 系列

Order
型号表示方法 Made 定制规格
(详情参照P.16。）

外部先导式电磁型 SGC 2 2 1 A 05 10 Y 1 T Z A

气控型 SGCA 2 2 1 A 05 10 A

q w e r t y u i o !0 !1 !2 !3 !4 !5

q系列 w阀机能 e密封件材质 r压力范围 t螺纹的种类 y接管口径
2 SGC200 1 N.C. A NBR 05 压力范围0～0.5MPa 无记号 Rc 10 3/8 SGC200
3 SGC300 2 N.O. B FKM 10 压力范围0～1MPa G G（ISO1179-1） 15 1/2
4 SGC400 16 ※ 压力范围0～1.6MPa N NPT 20 3/4 SGC300
5 SGC500 ※仅限系列2, 3, 4的设定。 T NPTF 25 1 SGC400
6 SGC600 u配置的先导阀 32 1 1/4 SGC500
7 SGC700 40 1 1/2 SGC600
记号 先导阀 SGC2 SGC3 SGC4 SGC5 SGC6 SGC7 50 2 SGC700
Y 0.35W型（V116） ○ ○ ○ ○ ○ ○
H 1.8W型（VO307） ※ ※ ※ ○ ○ ○
注）0.35W型（先导阀V116）为低功率规格，因此响应时间比VNC系列要慢。响应时间成问题的场合请选1.8W型（V0307），消耗功率
变为1.8W（带指示灯 ：2W）。请务必注意。
※SGC2/3/4-X1（参照P.16）
i额定电压 o导线引出方式
1 AC100V 50/60Hz T：导线管插座式 D：DIN形插座式 DO：DIN形插座式 W：M12接头
2 AC200V 50/60Hz （仅先导阀V116） 注2） （端子间间距：11mm） 无插头 注1） （4针规格） 注3）
3 AC110V［AC115V］ 50/60Hz V：M12接头
4 AC220V［AC230V］ 50/60Hz （5针规格） 注3）注4）
5 DC24V
6 DC12V
注）长期连续通电使用的场合，参见P.17。
注1）与指示灯、过电压保护回路的组合，参照下表 q。
注2）H ：1.8W型上不设定。
注3）M12插座用电缆不附属。参见P.13可选项，另行配置。
注4）仅 DC规格的设定。
!0指示灯、过电压 !1手动 !2托架安装位置
保护回路 无记号：非锁定 D：推压回转锁定式 无记号：无托架 B1：托架左侧安装 B2：托架右侧安装
推压式 螺丝刀操作式
无记号 无
S 带过电压保护回路
带指示灯及
Z 过电压保护回路 左 右 左 右
注）与导线引出方法的组合参照下表q。
IN IN
注）托架不能安装在后面 。
※仅限系列2, 3, 4的设定。
表q 导线引出方式－指示灯、过电压保护回路
导线引出 无指示灯、过电压保护回路 带过电压保护回路 带指示灯、过电压保护回路
先导式阀 额定电压
方法 无 S Z
T
AC D — ● ●
W
0.35W型 DO ● 注） — —
（V116） T
DC D ● ● ●
W, V
DO ● — —
D
AC W ● — ●
1.8W型 DO
（VO307） D
DC W, V ● — ●
DO
注）选定AC规格（V116）的DIN形插座式无接头（DO）,使用接头一定得是带过电压保护回路的DIN接头。
5
