SGC 系列

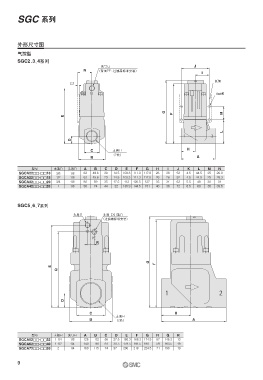

外形尺寸图

气控型
SGC2、 3、4系列
先导口 J
N 〈背面PE : 过滤器标准安装〉
I
托架
2.3

12 4×øK

G F M
E

L
1 2
D
C 主通口 H
（2处）
B A

型号 主通口 先导口 A B C D E F G H I J K L M N
SGCA22□□-□□10 3/8 1/8 63 49.6 29 14.5 103.3 111.3 117.8 26 26 52 4.5 44.5 25 26.3
SGCA22□□-□□15 1/2 1/8 63 49.6 29 14.5 103.3 111.3 117.8 26 26 52 4.5 44.5 25 26.3
SGCA32□□-□□20 3/4 1/8 80 59 35 17.5 112 120.5 127 35 31 62 5.5 48 30 31
SGCA42□□-□□25 1 1/8 90 74 44 22 135.9 144.5 151 40 36 72 6.5 60 35 39.5

SGC5、6、7系列

先导口 先导 EXH通口
〈过滤器标准安装〉

12
PE
R

G
F
E
Q

1 2

D

C H
主通口
B （2处） A

型号 主通口 先导口 A B C D E F G H Q R
SGCA52□□-□□32 1 1/4 1/8 125 82 55 27.5 158.3 168.3 174.8 57 145.3 13
SGCA62□□-□□40 1 1/2 1/4 140 98 61 30.5 179.5 191.5 198 59 163.5 19
SGCA72□□-□□50 2 1/4 160 115 74 37 206 218 224.5 71 190 19
