SGC 系列

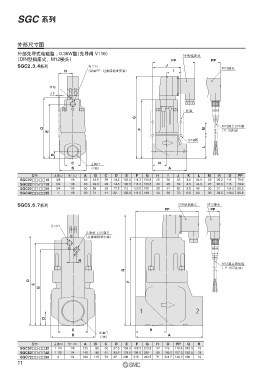

外形尺寸图

外部先导式电磁型 ：0.35W型（先导阀 V116）
DIN型插座式
（DIN型插座式、M12接头） PP PP
SGC2、 3、 4系列 先导口 J M12接头
N 〈背面PE ：过滤器标准安装〉 I

手动
2.3

12
托架
G

M12接头用电缆
O F M
E （ P.13选项）
4×øK

L
1 2
D
C 主通口 H
B （2处） A

型号 主通口 先导口 A B C D E F G H I J K L M N O PP
SGC22□□-□□10 3/8 1/8 63 49.6 29 14.5 103.3 111.3 155.8 26 26 52 4.5 44.5 25 26.3 115 79.9
SGC22□□-□□15 1/2 1/8 63 49.6 29 14.5 103.3 111.3 155.8 26 26 52 4.5 44.5 25 26.3 115 79.9
SGC32□□-□□20 3/4 1/8 80 59 35 17.5 112 120.5 165 35 31 62 5.5 48 30 31 124.2 85.8
SGC42□□-□□25 1 1/8 90 74 44 22 135.9 144.5 189 40 36 72 6.5 60 35 39.5 148.2 96.8

SGC5、 6、 7系列 DIN型插座式 M12接头
PP PP

先导口
先导式 EXH通口
〈过滤器标准安装〉

12
PE
R
M12接头用电缆
（ P.13可选项）
G
O F
E
Q

1 2

D

C H
B 主通口 A
（2处）
型号 主通口 先导口 A B C D E F G H O PP Q R
SGC52□□-□□32 1 1/4 1/8 125 82 55 27.5 158.3 168.3 212.8 57 172 116.6 145.3 13
SGC62□□-□□40 1 1/2 1/4 140 98 61 30.5 179.5 191.5 236 59 195.2 127.3 163.5 19
SGC72□□-□□50 2 1/4 160 115 74 37 206 218 262.5 71 221.7 149.3 190 19
