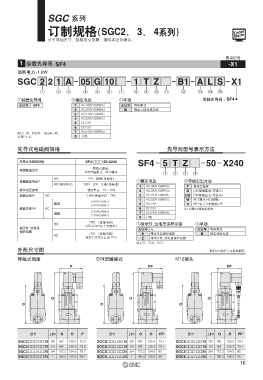

SGC 系列

订制规格（SGC2、 3、 4系列） Order
Order
Made
Made
关于详细尺寸、规格及交货期，请向本公司确认。

表示记号
1 装载先导阀： -X1
SF4
消耗电力：1.8W
SGC 2 2 1 A 05 G 10 1 T Z B1 A L S X1

q w e r t y u i o !0 !1 !2 !3 !4 !5
u装载先导阀 i额定电压 !1手动 装载先导阀 ：SF4
无记号 SF4 1 AC100V 50/60Hz 无记号 导向套式
2 AC200V 50/60Hz B 螺丝刀操作锁定式
3 AC110V 50/60Hz
4 AC220V 50/60Hz
5 DC24V
6 DC12V
7 AC240V 50/60Hz
除u、i、!1以外，与标准一样。
参见P.5 、 6。 9 其他

先导式电磁阀规格 先导阀型号表示方法

SF4 5 T Z 50 X240
先导式电磁阀规格 SF4-□□□-50-X240
导线式插座、
导线取出方式
DIN型插座式、M12接头 q w e r
DC 24V、 其他（准标准）
线圈额定电压V q额定电压 w导线引出方法
AC（50/60Hz） 100V、 200、 其他（准标准）
1 AC100V 50/60Hz T 导线式插座
容许电压变动 额定电压－15～10％ 2 AC200V 50/60Hz D DIN型插座式（带接头）
消耗功率W DC 1.8W（带指示灯 ：2W） 3 AC110V 50/60Hz DO DIN型插座式（无接头）
4 AC220V 50/60Hz W M12接头（4针规格）
5.6VA（50Hz）
起动 5.0VA（60Hz） 5 DC24V V M12接头（5针规格） 注）
表面功率VA AC 6 DC12V 注）仅限DC规格的设定。
3.4VA（50Hz）
激磁 7 AC240V 50/60Hz
2.3VA（60Hz）
9 其他
ZNR、（压敏电阻）
DC LED（100V以上为氖灯） e指示灯、过电压保护回路 r手动
指示灯･过电压 无记号 无 无记号 导向套式
保护回路
AC ZNR、（压敏电阻） S 带过电压保护回路 B 锁定式操作型
氖灯（100V以上为LED） Z 带指示灯、过电压保护回路
※无TS 、 DOS 、 DOZ。
外形尺寸图 图示以外的尺寸与标准相同。
导线式插座 DIN型插座式 M12接头
P PP PP

12 12 12
G G G
O O O

1 2 1 2 1 2

型号 主通口 G O P 型号 主通口 G O PP 型号 主通口 G O PP
SGC2□□□-□□10 3/8 163 125.3 72.8 SGC2□□□-□□10 3/8 163 125.3 79.1 SGC2□□□-□□10 3/8 163 125.3 79.1
SGC2□□□-□□15 1/2 163 125.3 72.8 SGC2□□□-□□15 1/2 163 125.3 79.1 SGC2□□□-□□15 1/2 163 125.3 79.1
SGC3□□□-□□20 3/4 172.2 134.5 78.7 SGC3□□□-□□20 3/4 172.2 134.5 85 SGC3□□□-□□20 3/4 172.2 134.5 85
SGC4□□□-□□25 1 196.2 158.5 89.7 SGC4□□□-□□25 1 196.2 158.5 96 SGC4□□□-□□25 1 196.2 158.5 96
