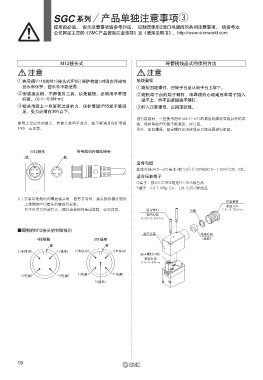

SGC 系列／产品单独注意事项e
使用前必读。 安全注意事项请参考封底， 控制流体用2通口电磁阀的共同注意事项， 请参考本
公司网站主页的《SMC产品使用注意事项》及《使用说明书》。http://www.smcworld.com

M12接头式 导管接线座式的使用方法
注意 注意

q先导阀V116的M12接头式IP65（保护构造）对固态污染物 接线要领
及水有保护。但水中不能使用。 q旋松固定螺钉，把端子台盖从端子台上取下。
w安装接头时，不得使用工具，以免破损。必须用手牢固 w旋松端子台的端子螺钉，将导线的心线或压着端子插入
拧紧。（0.4～0.6N･m） 端子上，再牢固紧固端子螺钉。
e接头电缆上一旦受到过度的力，保护等级IP65就不能满 e拧入压紧螺母，以固定软线。
足，受力必须在30N以下。
进行接线时，一旦使用指示（ø4.5～ø7）的橡胶绝缘软导线以外的导
使用上记以外的接头，若接头紧固不充分，就不能满足保护等级 线，保护等级IP65就不能满足，应注意。
IP65，应注意。 另外，压紧螺母、固定螺钉必须按规定力矩范围进行紧固。

M12接头 带电缆的内螺纹接头
键 键
适合电缆
2
软线外径ø4.5～ø7（参考）相当JIS C 3306的0.5～1.5mm 2芯、3芯。
2 1 1 2
3 4 4 3
适合压着端子
O端子 ：按JIS C2805规定R1.25-3相当品
Y端子 ：J.S.T. Mfg. Co.，Ltd. 1.25-3相当品
注）安装带电缆的内螺纹接头时，因有方向性，接头部的键必须对
压紧螺母
上阀侧的M12接头的键进行安装。
紧固力矩
若不对准方向就拧入，插针就会损坏造成故障，必须注意。 固定螺钉 垫圈 2.5～3.75Ｎ・m
紧固力矩
0.29～0.35Ｎ・m

■阀侧的M12接头的针脚排列
端子台盖 绝缘孔圈
4针规格 5针规格 （橡胶）
键 键
2 （未使用） 1 （接地） 2 （未使用） 1 （未使用）
端子螺钉（3处）
紧固力矩
0.5～0.6Ｎ・m

3 （电源） 4 （电源）
3 （电源） 4 （电源）
5 （接地）
