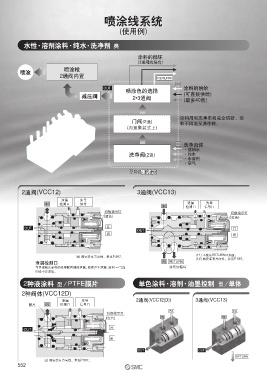

喷涂线系统
喷涂线系统
(使用例)
(使用例)
水性·溶剂涂料·纯水·洗净剂 类

涂料的循环
(3通阀的场合)
喷涂枪
喷涂
2通阀内置 RETURN
IN
OUT 涂料的供给
喷涂色的选择
减压阀 2•3通阀 (可直接供给)
(最多40色)

涂料用和洗净用阀完全切断，涂
门阀(2通) 料不回流至洗净侧。
(内置集装式上)

IN 洗净流体
·信纳水
洗净阀(2通) ·纯水
·水溶剂
·空气
VCC集装式集装式
VCC

2通阀(VCC12) 3通阀(VCC13)
泄漏 先导
先导
泄漏
IN 检测口 信号 IN 检测口 信号口
切换指示灯 切换指示灯
(蓝色) (红色)
OUT 开 开
OUT
闭 闭

注1) 不能从RETURN口加压。
注) 阀安装有方向性。参见P.567。
注2) 阀安装有方向性。参见P.567。
泄漏检测口 IN RETURN
可目视确认涂料的先导配管侧的泄漏。即使产生泄漏，涂料 气压 涂装的循环
间也不会逆流。
2种液涂料 型／PTFE膜片 单色涂料·溶剂·油墨控制 型／单体
2种阀体(VCC12D)
泄漏 先导 2通阀(VCC12(D)) 3通阀(VCC13)
膜片 IN 检测口 信号口
PA PA
切换指示灯
(红色) IN IN
开
OUT
闭
OUT OUT
RETURN
注) 阀安装有方向性。参见P.567。
552
