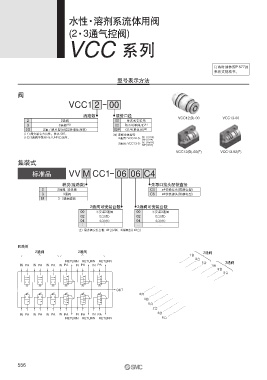

Page 153 - 17-流体控制元件

水性·溶剂系流体用阀

(2·3通气控阀)
VCC 系列

订购时请参照P.577的
集装式规格书。
型号表示方法

阀
VCC1 2 00
流路数 接管口径
VCC12(D)-00 VCC13-00
2 2通阀 00 集装式安装用
3 3通阀 注2) 02 Rc1/4(单体用) 注)
2D 2通／膜片型(对应2种液体涂料) 02F G1/4(单体用) 注)
注1) 阀安装有方向性。参见.567。 注) 底板单体型号
注2) 3通阀不能从RETURN口加压。 2通用: VCC12-S- 02 [Rc1/4]
02F [G1/4]
2通用: VCC13-S- 02 [Rc1/4]
02F [G1/4]
VCC12(D)-02(F) VCC13-02(F)
集装式
标准品 VV M CC1 06 06 C4
种类(流路数) 先导口接头配管直径
2 2通阀、清洗阀 C4 ø4快换接头(防静电型)
3 3通阀 C6 ø6快换接头(防静电型)
M 2·3通阀混装
2通阀可安装台数 3通阀可安装台数
00 不安装2通阀 00 不安装3通阀
02 2台(色) 02 2台(色)
…
04 … 4台(色) 04 … 4台(色)
…
注) 最多阀安装台数: 40台(2通、3通阀合计40台)
回路例
2通阀 3通阀 2通阀
1台
3台
RETURN RETURN RETURN 5台 3通阀
IN PA IN PA IN PA IN PA IN PA IN PA 1台
3台
5台
OUT
2台
4台
6台
2台
IN PA IN PA IN PA IN PA IN PA IN PA 4台
RETURN RETURN RETURN 6台

556
