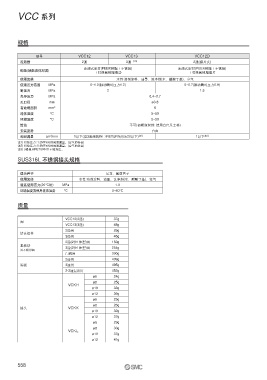

Page 155 - 17-流体控制元件

VCC 系列

规格

型号 VCC12 VCC13 VCC12D
流路数 2通 3通 注3) 2通(膜片式)
座阀式密封(PEEK树脂＋不锈钢) 座阀式密封(PEEK树脂＋不锈钢)
构造(接触流体材质)
＋特殊氟树脂滑动 ＋特殊氟树脂膜片
使用流体 水性·溶剂涂料、油墨、洗净剂(水、醋酸丁基)、空气
使用压力范围 MPa 0~1.0(脉动瞬时压力1.2) 0~0.7(脉动瞬时压力0.9)
耐压力 MPa 2 1.5
先导压力 MPa 0.4~0.7
孔口径 mm ø3.8
有效截面积 mm 2 6
流体温度 ℃ 5~50
环境温度 ℃ 5~50
给油 不可(初期润滑剂: 使用白色凡士林)
安装姿势 自由
˰
阀泄漏量 cm 3 /min 1以下(但3通阀的IN RETURN间为20以下) 注1) 1以下 注2)
注1) 供给压力: 1.2MPa时的阀泄漏量。(空气的场合)
注2) 供给压力: 0.9MPa时的阀泄漏量。(空气的场合)
注3) 3通阀从RETURN口不能加压。
SUS316L 不锈钢接头规格

适合管子 尼龙、氟质管子
使用流体 水性·溶剂涂料、油墨、洗净剂(水、醋酸丁基)、空气
最高使用压力(20℃时) MPa 1.0
环境温度及使用流体温度 ℃ 0~60℃

质量

VCC12(2通) 37g
阀
VCC13(3通) 48g
2通用 29g
堵头组件
3通用 45g
2通(2位1体型)用 150g
集装块 3通(2位1体型)用
※不附带阀 254g
门阀用 300g
2通用 409g
端板 3通用 495g
2·3通混装用 452g
ø6 24g
ø8 25g
VCKH
ø10 33g
ø12 36g
ø6 25g
ø8 26g
接头 VCKK
ø10 32g
ø12 37g
ø6 29g
ø8 30g
VCKL
ø10 37g
ø12 41g
558
