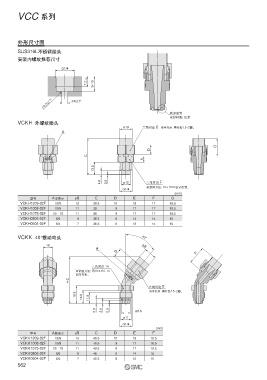

Page 159 - 17-流体控制元件

VCC 系列

外形尺寸图
SUS316L不锈钢接头
安装内螺纹推荐尺寸
G1/4
7以上 9~13

C0.5以下 ø4以下

底部密封
密封材质: 尼龙
VCKH 外螺纹接头
ø13 六角对边 E ※手拧后，再拧紧1.5~2圈。
A
�G
D
�C
6
13.5

4.5 0.5 ø10 六角对边 F
※紧固力矩: 10±1N·m以内拧紧。
G1/4
(mm)
型号 A部表示 øB C D E F G
VCKH1209-02F 12/9 13 38.5 10 19 17 18.5
VCKH1008-02F 10/8 11 38 9 17 17 18.5
VCKH1075-02F 10·75 11 38 9 17 17 18.5
VCKH0806-02F 8/6 9 36.5 8 14 14 16
VCKH0604-02F 6/4 7 36.5 8 12 14 15
VCKK 40°摆动弯头 40°
10 øB
A
D
�F
六角对边 14
※紧固力矩: 用10±1N·m
以内拧紧。
C
六角对边 E
※手拧后，再拧紧1.5~2圈。
18.8 13.8 11.8
5.8 2.8 0.5 ø8.6
ø11
G1/4
(mm)
型号 A部表示 øB C D E F
VCKK1209-02F 12/9 13 49.5 10 19 18.5
VCKK1008-02F 10/8 11 48.5 9 17 18.5
VCKK1075-02F 10·75 11 48.5 9 17 18.5
VCKK0806-02F 8/6 9 46 8 14 16
VCKK0604-02F 6/4 7 45.5 8 12 15
562
