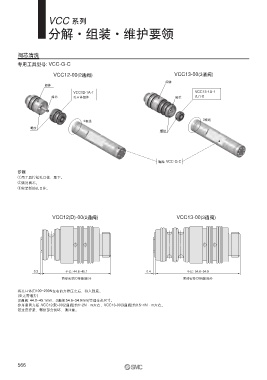

VCC 系列
分解·组装·维护要领

阀芯清洗
专用工具型号: VCC-G-C
VCC12-00(2通阀) VCC13-00(3通阀)
阀体
阀体
VCC12-1A-1 VCC13-1A-1
阀芯 孔口体组件 阀芯 孔口件

2根线 3根线
螺纹
螺纹

治具: VCC-G-C
步骤
q用工具拧松孔口体，取下。
w清洗阀芯。
e安装新的孔口体。

VCC12(D)-00(2通阀) VCC13-00(3通阀)

0.2 全长: 44.8~45.1 0.4 全长: 54.6~54.9
面部密封(O形圈)除外 面部密封(O形圈)除外

将孔口体用100~200N左右的力推压之后，拧入到底。
(※无需增拧)
(2通阀: 44.8~45.1mm、3通阀:54.6~54.9mm)管理全长尺寸。
参考紧固力矩:VCC12(D)-00(2通阀)约1~2N·m左右、VCC13-00(3通阀)约0.5~1N·m左右。
若过度拧紧，螺纹部会损坏，请注意。
