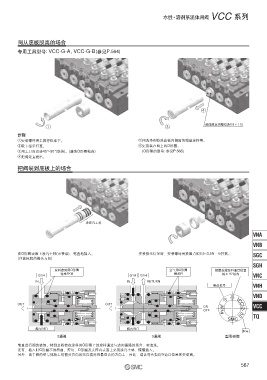

水性·溶剂系流体用阀 VCC 系列

阀从底板脱离的场合
专用工具型号: VCC-G-A, VCC-G-B(参见P.564)

r

q e 阀体脱离用螺纹(M16×1.5)
步骤
q安装螺母用工具拧松取下。 t用洗净剂擦洗底板内侧面的残留涂料等。
w取下指示灯罩。 y更换装在阀上的O形圈。
e用工具向右转45°~90°(空转)。(避免O形圈粘连) (O形圈的型号: 参见P.568)
r把阀笔直拔出。
把阀装到底板上的场合

涂抹凡士林
VNA
VNB
在O形圈表面上涂凡士林(市售品)，笔直地插入。 安装指示灯罩后，安装螺母用紧固力矩2.5~3.5N·m拧紧。 SGC
(注意标牌的箭头方向)
SGH
涂料密封用O形圈 空气用O形圈 把箭头放在IN通口位置
特殊FKM HNBR 的±15°以内
G1/4 G1/4 G1/4 VNC
IN IN RETURN
制造批号 VNH
VND
IS V
C
VCC
OUT OUT C VCC
ON 1
OFF JAPAN -
2
TQ
0
SMC
0
阀内IN口 阀内IN口
型号
2通阀 3通阀 型号标牌
笔直进行阀的装卸。特别是附着在涂料用O形圈上的涂料通过气动用通路的场合，要清洗。
还有，插入时O形圈不得扭曲、剪切，O形圈及支撑内表面上必须涂凡士林，慢慢插入。
另外，由于阀的型号铭板上的箭头方向设定在清洗性最适合的方向上，因此，请让弯头指向IN通口位置来安装阀。
