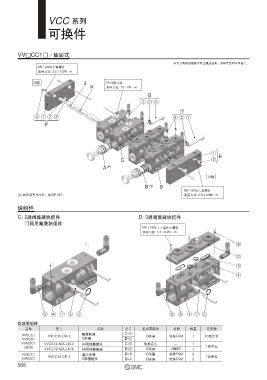

Page 165 - 17-流体控制元件

VCC 系列
可换件

VV□CC1□／集装式
※为了两端的端板不发生翘起扭曲，请将其紧固于平面上。
M5×20内六角螺钉
紧固力矩: 3.5±0.5N·m
D侧 J G1/4通口部
K 紧固力矩: 10±1N·m
G
e w q
H
r q w e e w q
F

q
C w E
A 注)
U侧
B 注) D
M5×20内六角螺钉
注) 阀安装有方向性。参见P.567。 紧固力矩: 3.5±0.5N·m
块组件
C: 2通阀集装块组件 D: 3通阀集装块组件
门阀用集装块组件
M4×16内十字盘头小螺钉
紧固力矩: 1.2±0.2N·m
y

w
e
r

t r q e w o i q u t
组成零部件
品种 型号 名称 记号 组成零部件 材质 数量 定货数
VV2CC1 VVCC12-OR-1 集装块间 C-w O形圈 特殊FKM 1 10组单位
VV3CC1 O形圈 D-t
VVMCC1 VVCC12-50A-L1C4 ø4用快换接头 C-t 快换接头 — 1
(共用) 1组单位
VVCC12-50A-L1C6 ø6用快换接头 D-o O形圈 HNBR 1
VV3CC1 通口块间 D-e O形圈 特殊FKM 2
VVMCC1 VVCC13-OR-1 O形圈组件 D-r O形圈 特殊FKM 2 1组单位
568
