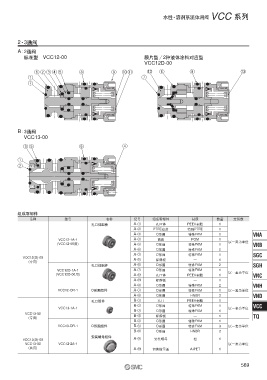

Page 166 - 17-流体控制元件

水性·溶剂系流体用阀 VCC 系列

2·3通阀
A: 2通阀
标准型 VCC12-00 膜片型／2种液体涂料对应型
VCC12D-00
y w e r t i o !0!1 !2 y i !3
q u
u

B: 3通阀
VCC13-00
e t y r

q
w

组成零部件
品种 型号 名称 记号 组成零部件 材质 数量 定货数
孔口体组件 A-q 孔口体 PEEK树脂 1
A-w PTFE密封 特殊PTFE 1
A-e O形圈 特殊FKM 1 VNA
VCC12-1A-1 A-r 阀套 POM 1 以一套为单位
(VCC12-00用) A-t O形圈 特殊FKM 1 VNB
A-y O形圈 特殊FKM 2
A-u O形圈 特殊FKM 1 SGC
VCC12(D)-00 A-!1 标牌板
(专用) — 1
孔口体组件 A-y O形圈 特殊FKM 2 SGH
VCC12D-1A-1 A-u O形圈 特殊FKM 1
(VCC12D-00用) A-!2 孔口体 PEEK树脂 1 以一套为单位 VNC
A-!3 标牌板 — 1
A-y O形圈 特殊FKM 2 VNH
VCC12-OR-1 O形圈组件 A-u O形圈 特殊FKM 1 以一套为单位
A-i O形圈 HNBR 2 VND
孔口组件 B-q 孔口 PEEK树脂 1
VCC
B-w O形圈 特殊FKM 1 以一套为单位 VCC
VCC13-1A-1
B-e O形圈 特殊FKM 1
VCC13-00 B-r 标牌板 TQ
(专用) — 1
B-w O形圈 特殊FKM 1
VCC13-OR-1 O形圈组件 B-t O形圈 特殊FKM 3 以一套为单位
B-y O形圈 HNBR 2
安装螺母组件
VCC12(D)-00 A-o 安装螺母 铝 1
VCC13-00 VCC12-2A-1 以一套为单位
(共用) A-!0 切换指示盖 A-PET 1
569
